Chapter Audio Couplet 250S Power Amplifier
Chapter Electronics Couplet 250S
Posted On
21.12.2023Last Update On
3.02.2024
Description
Original Description is in
Turkish, other language texts are translations and can contain errors.
EnglishDeutschSpanishTurkish
With Timpani Audio Assurance
Clean Perfect Condition
Features
Output Power:
225 Watts 8 Ohms per channel, both channels driven
450 Watts 4 Ohms per channel, both channels driven
THD+N:
Less than 0.01% at 1KHz. 100 watts 8 ohms (using AUX0025 Filter)
Less than 0.02% at 1KHz. 100 watts 8 ohms (22Hz - 22kHz bandwidth)
IM Distortion: Better than -100dB (19+20KHz dual tone test - 1 KHz product at 1V input)
Frequency response: 5Hz - 65KHz +0 - 3dB
Common mode rejection ratio: better than 75dB (1kHz @ 0dBV)
Gain: 26dB
Audio inputs:
Impedance (unbalanced) 47K Ohms
Impedance (balanced) 94K Ohms
Audio outputs: Impedance Less than 0.05 Ohm 20Hz - 20KHz

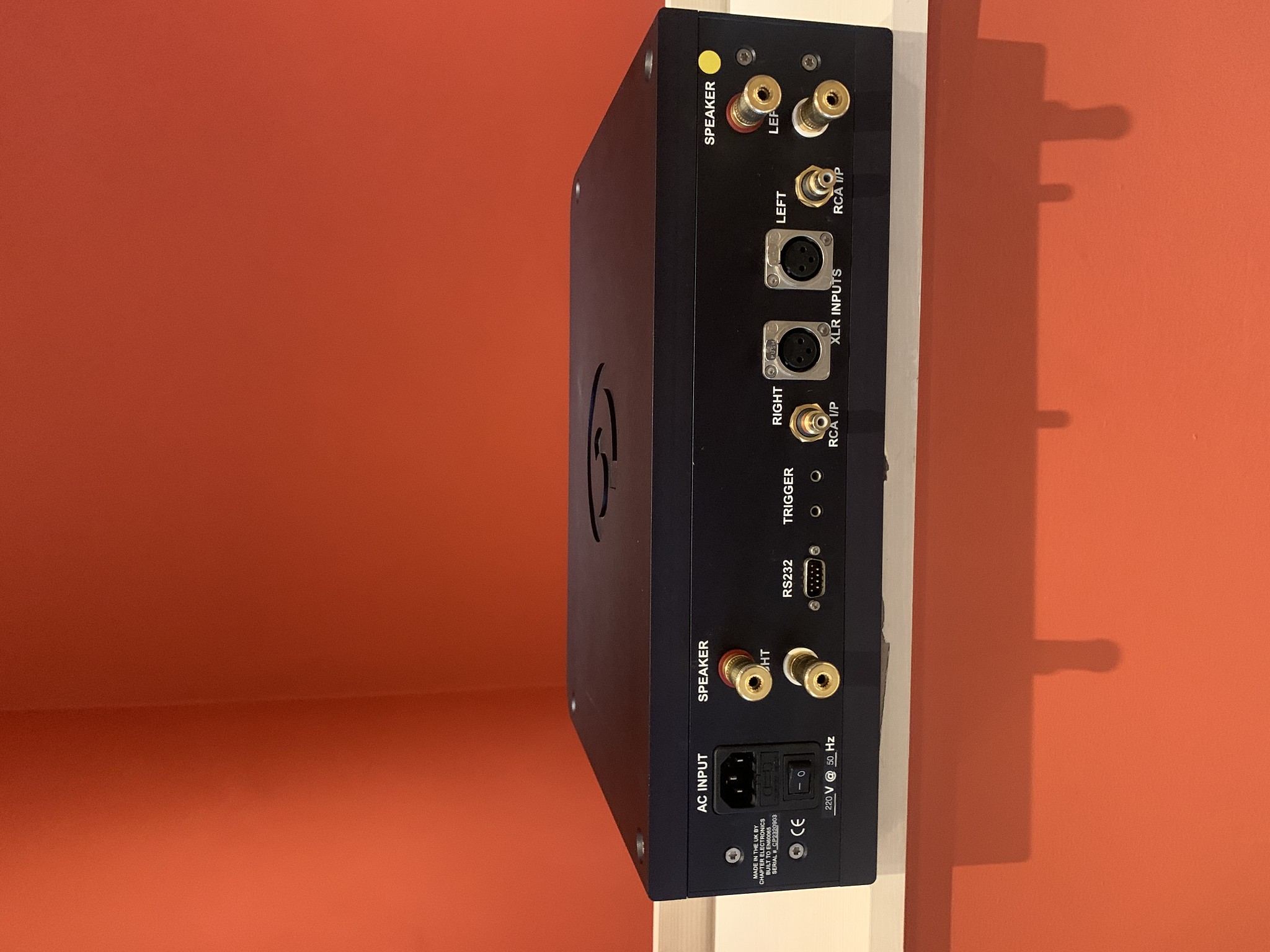

Input sockets:
1 pair of XLR for balanced line operation
1 pair RCA Phono for single-ended operation
Output sockets: 1 pair of WBT output terminals per channel
Other Sockets: DC Trigger input. RS232 connector.

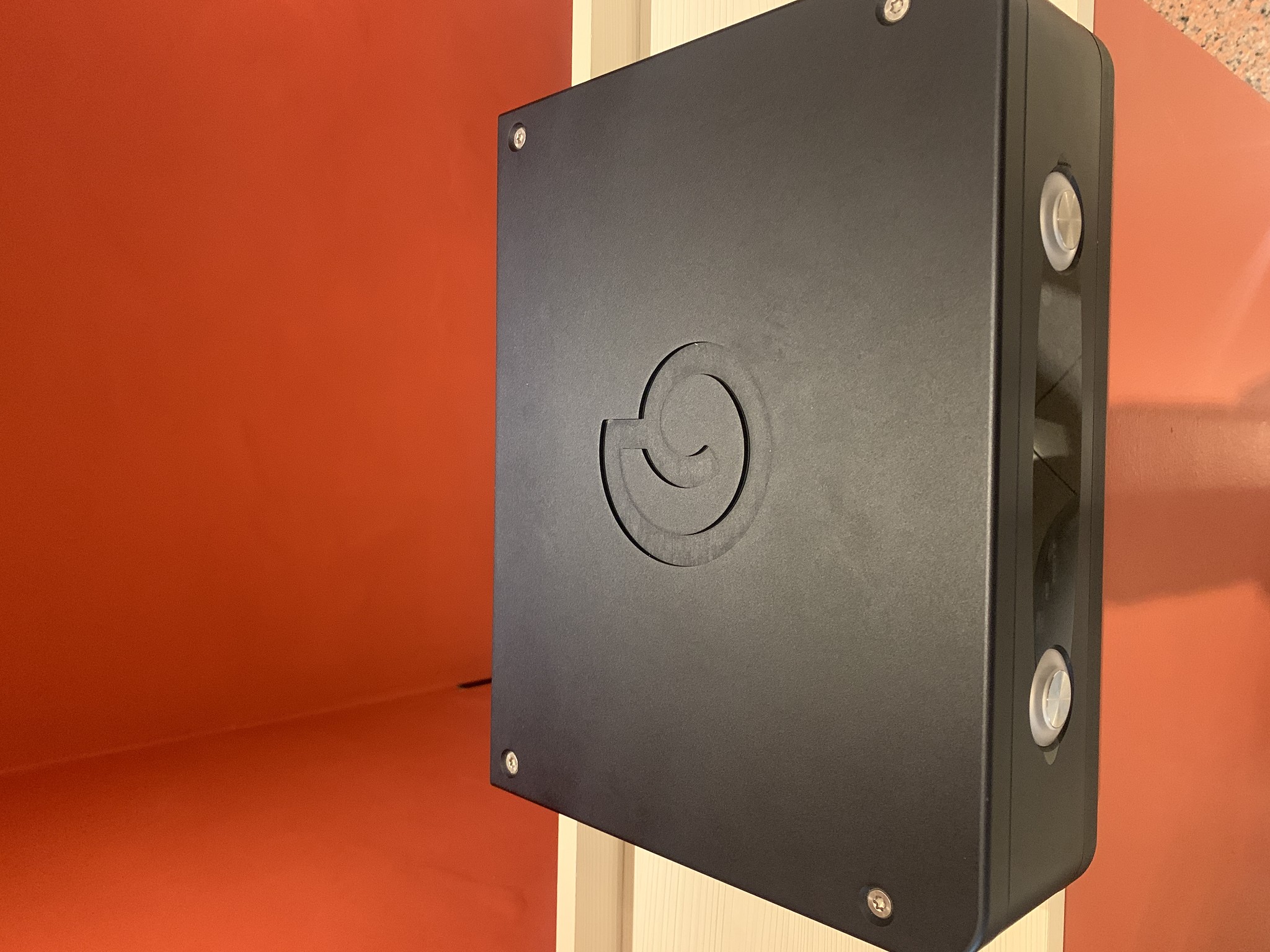

Finish: Fully bead-blasted anodized aluminum alloy case.
Power on/off: Switch and indicator. IEC mains input socket.
Approximate weight. 25kg
Size: 390 x 108 x 300 mm (WxHxD) approx.
Mit Timpani Audio Assurance
Sauberer, perfekter Zustand
Merkmale
Ausgangsleistung:
225 Watt 8 Ohm pro Kanal, beide Kanäle angesteuert
450 Watt 4 Ohm pro Kanal, beide Kanäle angesteuert
THD+N:
Weniger als 0,01 % bei 1 kHz. 100 Watt 8 Ohm (mit AUX0025 Filter)
Weniger als 0,02 % bei 1 kHz. 100 Watt 8 Ohm (22Hz - 22kHz Bandbreite)
IM-Verzerrung: Besser als -100 dB (19+20-kHz-Dual-Tone-Test – 1-kHz-Produkt bei 1-V-Eingang)
Frequenzgang: 5Hz - 65KHz +0 - 3dB
Gleichtaktunterdrückungsverhältnis: besser als 75 dB (1 kHz bei 0 dBV)
Verstärkung: 26 dB
Audioeingänge:
Impedanz (unsymmetrisch) 47K Ohm
Impedanz (symmetrisch) 94 kOhm
Audioausgänge: Impedanz weniger als 0,05 Ohm 20 Hz – 20 kHz
Eingangsbuchsen:
1 Paar XLR für symmetrischen Line-Betrieb
1 Paar Cinch-Phono für Single-Ended-Betrieb
Ausgangsbuchsen: 1 Paar WBT-Ausgangsklemmen pro Kanal
Andere Buchsen: DC-Trigger-Eingang. RS232-Anschluss.
Oberfläche: Gehäuse aus vollständig perlgestrahlter, eloxierter Aluminiumlegierung.
Ein-/Ausschalten: Schalter und Anzeige. IEC-Netzeingangsbuchse.
Ungefähres Gewicht. 25kg
Größe: ca. 390 x 108 x 300 mm (BxHxT).
Con garantía de audio de timbales
Limpio Perfecto Estado
Características
Potencia de salida:
225 vatios 8 ohmios por canal, ambos canales activados
450 vatios 4 ohmios por canal, ambos canales activados
THD+N:
Menos del 0,01% a 1 KHz. 100 vatios 8 ohmios (usando el filtro AUX0025)
Menos del 0,02% a 1 KHz. 100 vatios 8 ohmios (ancho de banda de 22 Hz - 22 kHz)
Distorsión IM: Mejor que -100 dB (prueba de tono dual de 19+20 KHz - producto de 1 KHz con entrada de 1 V)
Respuesta de frecuencia: 5 Hz - 65 KHz +0 - 3 dB
Relación de rechazo de modo común: mejor que 75 dB (1 kHz a 0 dBV)
Ganancia: 26dB
Entradas de audio:
Impedancia (desequilibrada) 47K ohmios
Impedancia (equilibrada) 94K ohmios
Salidas de audio: Impedancia Menos de 0,05 Ohm 20 Hz - 20 KHz
Tomas de entrada:
1 par de XLR para funcionamiento en línea balanceada
1 par de RCA Phono para funcionamiento en un solo extremo
Tomas de salida: 1 par de terminales de salida WBT por canal
Otros enchufes: entrada de disparador CC. Conector RS232.
Acabado: Caja de aleación de aluminio anodizado totalmente granallado.
Encendido/apagado: Interruptor e indicador. Toma de entrada de red IEC.
Peso aproximado. 25 kilos
Tamaño: 390 x 108 x 300 mm (AnxAlxPr) aprox.
Timpani Audio Güvencesi İle
Temiz Kusursuz Durumda
Çıkış Gücü:
Kanal başına 450 Watt 4 Ohm, her iki kanal da çalıştırılır
Daha az 1KHz'de %0,01'den fazla. 100 watt 8 ohm (AUX0025 Filtresi kullanılarak)
IM Bozulması: -100dB'den daha iyi (19+20KHz çift ton testi - 1V girişte 1 KHz ürün)
Ortak mod reddetme oranı: -'den daha iyi 75dB (1kHz @ 0dBV)
Ses girişleri:
Empedans (dengeli) 94K Ohm
Giriş soketleri:
1 çift RCA Fono tek uçlu çalışma için
Diğer Soketler: DC Tetikleyici girişi. RS232 konektörü.
Güç açma/kapama: Anahtar ve gösterge. IEC şebeke giriş soketi.
Boyut: 390 x 108 x 300 mm (GxYxD) yaklaşık
