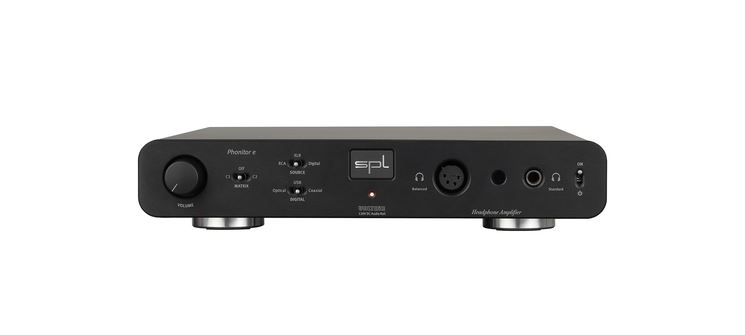

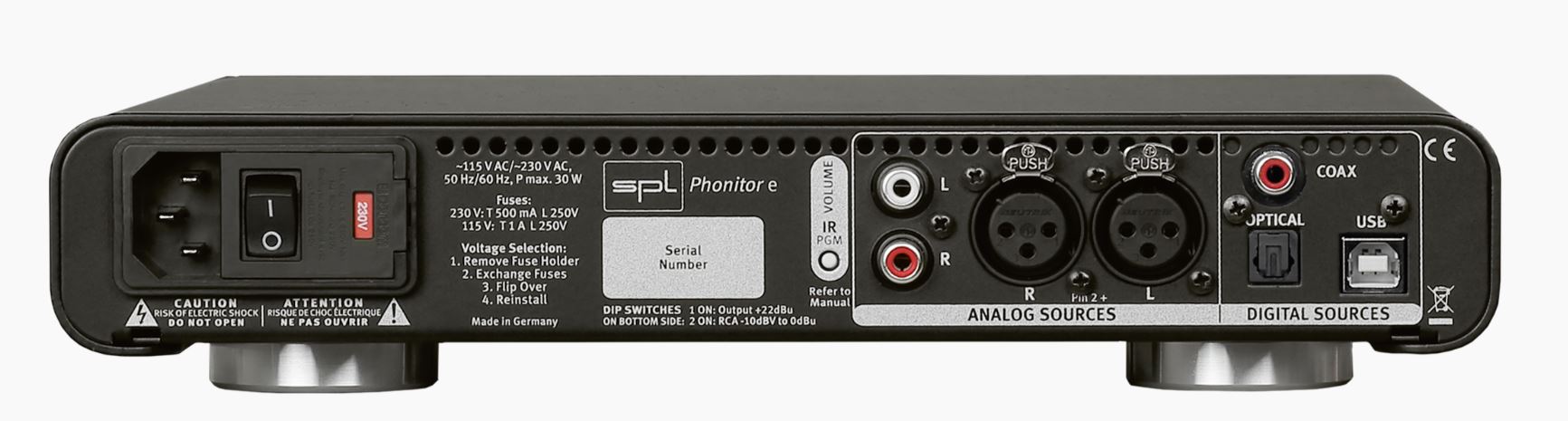

SPL PHONiTOR E
SPL PHONiTOR E
Posted On
19.05.2020Last Update On
6.10.2021
Description
Original Description is in
English, other language texts are translations and can contain errors.
EnglishDeutschTurkish
XLR Input
Neutrik XLR, balanced, Pin 2 = (+)
Impedance: ca. 20 kohms
CMR: -82 dBu (at 1 kHz)
Max. Input Level: +32.5 dBu
RCA Input
RCA, unbalanced
Impedance: ca. 10 kohms
Max. Input Level: +32.5 dBu
Digital Inputs (optional)
Coaxial SPDIF (RCA)
Optisch TOSLINK (F06)
USB (B)
Sample Rates PCM (kHz): 44.1, 48 , 88.2, 96, 176.4, 192, 352.8, 384, 705.6, 768
32 Bit
Sample Rates DSD (MHz): 2.8 (DSD64), 5.6 (DSD128), 11.2 (DSD256)
Balanced Headphone Output
Neutrik 4-pin XLR connector
Pin wiring: 1= L (+), 2= L (-), 3= R (+), 4= R (-)
Impedance: 0.36 ohms
Damping Factor: 180 @ 40 ohms
Frequency Range: 10 Hz to 300 kHz ( -3 dB)
Crosstalk at 1kHz: -90 dB
THD & N: 0.00091 % (at 0 dBu, 1kHz, 100 kohms load)
Noise (A-weighted): -98 dBu
Dynamic Range: 130.5 dB
Unbalanced Headphone Output
6.35 mm TRS connector
Pin wiring: Tip = Left, Ring = Right, Sleeve = GND
Impedance: 0.18 ohm
Attenuation Factor: 180 @ 40 ohms
Frequency Range: 10 Hz to 300 kHz ( -3 dB)
Crosstalk at 1kHz: -90 dB
THD & N: 0.00091% (at 0 dBu, 1 kHz, 100 kohms load)
Noise (A-weighted): -103 dB
Dynamic Range: 135.5 dB
Max. Output Power (at +30 dBu @ 1 kHz)
2 x 1 W at 600 Ohm impedance
2 x 2 W at 300 Ohm impedance
2x 3.7 W at 120 Ohm impedance
2x 2.9 W at 47 Ohm impedance
2x 2.7 W at 32 Ohm impedance
Internal Operating Voltages
Analog: +/- 60 V
Digital: + 5 V and + 3,3 V (optional)
Power Supply
Mains voltage (switchable): 230 V AC / 50 Hz or 115 V AC / 60 Hz
Fuses: 230 V: T 500 mA; 115 V: T 1 A
Power consumption: max 30 VA
Stand-by power consumption: 0.7 W
Dimensions (incl. feet)
278 mm W x 57 mm H x 335mm D
10.95 in W x 2.24 in H x 13.19 in D
Weight
3,3 kg; 7.3 lbs (unit only)
4,4 kg; 9.7 lbs (shipping)
XLR-Eingang
Neutrik XLR, symmetrisch, Pin 2 = (+)
Impedanz: Ca. 20 kOhm
CMR: -82 dBu (bei 1 kHz)
Max. Eingangspegel: +32,5 dBu
Cinch-Eingang
RCA, unausgeglichen
Impedanz: Ca. 10 kOhm
Max. Eingangspegel: +32,5 dBu
Digitale Eingänge (optional)
Koaxiales SPDIF (RCA)
Optisch TOSLINK (F06)
USB (B)
Abtastraten PCM (kHz): 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384, 705,6, 768
32 Bit
Abtastraten DSD (MHz): 2,8 (DSD64), 5,6 (DSD128), 11,2 (DSD256)
Ausgeglichener Kopfhörerausgang
Neutrik 4-poliger XLR-Stecker
Stiftverdrahtung: 1 = L (+), 2 = L (-), 3 = R (+), 4 = R (-)
Impedanz: 0,36 Ohm
Dämpfungsfaktor: 180 @ 40 Ohm
Frequenzbereich: 10 Hz bis 300 kHz (-3 dB)
Übersprechen bei 1 kHz: -90 dB
THD & N: 0,00091% (bei 0 dBu, 1 kHz, 100 kOhm Last)
Rauschen (A-gewichtet): -98 dBu
Dynamikbereich: 130,5 dB
Unsymmetrischer Kopfhörerausgang
6,35 mm TRS-Stecker
Stiftverdrahtung: Spitze = links, Ring = rechts, Hülse = GND
Impedanz: 0,18 Ohm
Dämpfungsfaktor: 180 @ 40 Ohm
Frequenzbereich: 10 Hz bis 300 kHz (-3 dB)
Übersprechen bei 1 kHz: -90 dB
THD & N: 0,00091% (bei 0 dBu, 1 kHz, 100 kOhm Last)
Rauschen (A-gewichtet): -103 dB
Dynamikbereich: 135,5 dB
Max. Ausgangsleistung (bei +30 dBu bei 1 kHz)
2 x 1 W bei 600 Ohm Impedanz
2 x 2 W bei 300 Ohm Impedanz
2x 3,7 W bei 120 Ohm Impedanz
2x 2,9 W bei 47 Ohm Impedanz
2x 2,7 W bei 32 Ohm Impedanz
Interne Betriebsspannungen
Analog: +/- 60 V.
Digital: + 5 V und + 3,3 V (optional)
Netzteil
Netzspannung (umschaltbar): 230 V AC / 50 Hz oder 115 V AC / 60 Hz
Sicherungen: 230 V: T 500 mA; 115 V: T 1 A.
Leistungsaufnahme: max 30 VA
Standby-Stromverbrauch: 0,7 W.
Abmessungen (inkl. Fuß)
278 mm B x 57 mm H x 335 mm T.
10,95 in B x 2,24 in H x 13,19 in D.
Gewicht
3,3 kg; 7,3 lbs (nur Einheit)
4,4 kg; 9,7 lbs (Versand)
XLR Girişi
Neutrik XLR, dengeli, Pin 2 = (+)
Empedans: ca. 20 kohm
CMR: -82 dBu (1 kHz'de)
Maks. Giriş Seviyesi: +32.5 dBu
RCA Girişi
RCA, dengesiz
Empedans: ca. 10 koh
Maks. Giriş Seviyesi: +32.5 dBu
Dijital Girişler (isteğe bağlı)
Koaksiyel SPDIF (RCA)
Optisch TOSLINK (F06)
USB (B)
Örnek Oranları PCM (kHz): 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384, 705.6, 768
32 Bit
Örnek Oranlar DSD (MHz): 2,8 (DSD64), 5,6 (DSD128), 11,2 (DSD256)
Dengeli Kulaklık Çıkışı
Neutrik 4 pimli XLR konektör
Pim kablolaması: 1 = L (+), 2 = L (-), 3 = R (+), 4 = R (-)
Empedans: 0.36 ohm
Sönümleme Faktörü: 180 @ 40 ohm
Frekans Aralığı: 10 Hz - 300 kHz (-3 dB)
1kHz'de karışma: -90 dB
THD ve N:% 0.00091 (0 dBu, 1kHz, 100 kohms yükte)
Gürültü (A ağırlıklı): -98 dBu
Dinamik Aralık: 130.5 dB
Dengesiz Kulaklık Çıkışı
6,35 mm TRS konektör
Pim kablolaması: Uç = Sol, Halka = Sağ, Kol = GND
Empedans: 0.18 ohm
Zayıflama Faktörü: 180 @ 40 ohm
Frekans Aralığı: 10 Hz - 300 kHz (-3 dB)
1kHz'de karışma: -90 dB
THD ve N:% 0.00091 (0 dBu, 1 kHz, 100 kohms yükte)
Gürültü (A ağırlıklı): -103 dB
Dinamik Aralık: 135.5 dB
Maks. Çıkış Gücü (1 kHz'de +30 dBu'da)
600 Ohm empedansta 2 x 1 W
300 Ohm empedansta 2 x 2 W
120 Ohm empedansta 2x 3,7 W
47 Ohm empedansta 2x 2,9 W
32 Ohm empedansta 2x 2,7 W
Dahili Çalışma Gerilimleri
Analog: +/- 60 V
Dijital: + 5 V ve + 3,3 V (isteğe bağlı)
Güç kaynağı
Şebeke gerilimi (değiştirilebilir): 230 V AC / 50 Hz veya 115 V AC / 60 Hz
Sigortalar: 230 V: T 500 mA; 115 V: T 1 A
Güç tüketimi: maks. 30 VA
Bekleme durumunda güç tüketimi: 0,7 W
Boyutlar (ayaklar dahil)
278 mm G x 57 mm Y x 335 mm D
10,95 inç G x 2,24 inç Y x 13,19 inç D
Ağırlık
3,3 kg; 7,3 lbs (yalnızca birim)
4,4 kg; 9,7 lbs (nakliye)
