Ayon S3 Junior Network Player/ Streamer/DAC/Preamp
Ayon Audio S3 Junior Network Player/ Streamer/DAC/Preamp
Posted On
27.06.2020Last Update On
6.10.2021
Description
Original Description is in
English, other language texts are translations and can contain errors.
EnglishDeutschTurkish
UPC:
Ayon S3 Network Player/ Streamer
Condition:
Used
Weight:
15.00 KGS
Minimum Purchase:
1 unit
Maximum Purchase:
1 unit
Shipping:
Calculated at Checkout

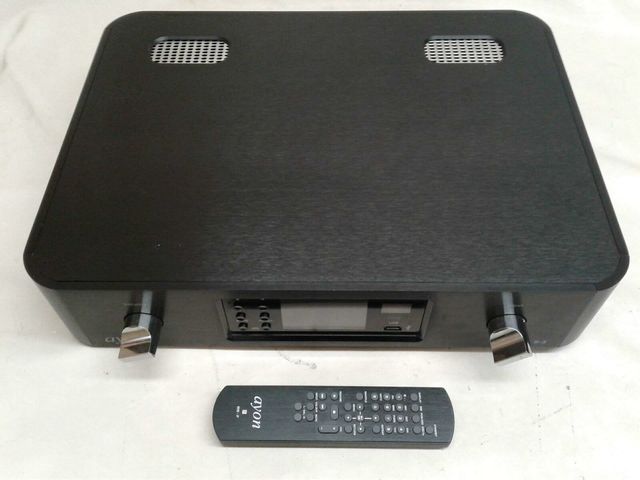

Excellent with remote, boxed.
The S-3 is a ground-breaking design and this ultimate combination of modern new design and time proven concepts, will deliver music and superb sound performance that you would expect from an Ayon product with maximum home audio flexibility. The S-3 includes a network player, analog preamplifier and a world class D/A-converter that gives the highest obtainable performance.
Full-featured Network Music Player/DAC/Preamp
Class-A triode vacuum-tube output stage for single-ended & balanced operation
Signal Path
We believe that the simplest circuits work best together with the shortest signal path. That is why our pre-amplifiers to date have used single-ended pure class-A circuitry. The shorter the signal path is, the less possibility of sonic degradation from various sources, including the wire itself. Even on the circuit boards, the copper traces are kept to a very minimum length. The completely redesigned circuit board provides a more straightforward and direct approach to the signal paths.
Network Player
Functionality
User interface on QVGA 3.5” TFT display
Internet radio (vTuner)
UPnP streaming from PC via 100base-T Ethernet
Support for 802.11n modules (via separate bcd file)
Streaming audio from USB HS (mass storage device)
WAV (lpcm) – 24/192 kHz
FLAC – 24/192 kHz
FLAC – 24/176 kHz supported
AIFF
Displaying AlbumArt embedded in AIFF files
AAC, HE-AAC (up to 24bit 96 kHz)
Displaying AlbumArt embedded in AAC files
LPCM (up to 24/192 kHz on wired LAN and up to 24/96 kHz on wireless LAN)
Gapless playback
NetAPI streaming – for iPad, iPhone, Android, Mac and Windows versions.
Logical sequenced soft-start power up for extended tube life
Warm up function
0dB negative feedback (of any kind )
Ultra short signal path
Simplest direct circuit path for purest musical sound and high reliability
Low output impedance for driving long runs interconnect to an amplifier, and any tube or solid state power amp
No solid state devices in the analog tube output (signal path ) Minimal discrete wiring for optimum signal propagation
No followers or buffers in the signal path
No DC servo that degrades the signal
High quality parts throughout
Separate analog output stage for left and right channel
Burr Brown D/A converter
Upsampling 24/192 kHz and on/off switchable
Ethernet ( RJ45 )
Memory stick or USB drive
WIFI
Digital input - S/PDIF (RCA), I2S , AES/EBU, BNC & TosLink
USB inputs (24/192 kHz)
Digital output - S/PDIF (RCA)
Electrical-Analog Volume control system
2 pair analog input ( RCA)
1 pair Tape out ( RCA )
Separate Display for Network-Player and Volume/ Inputs
Power Supply
The power supplies have been further refined with new components and enhanced AC line noise filtration. Separate power transformer windings and filters provide total isolation between the input and output stage which makes this a pure power source and it is a critical attribute for a 6H30 output stage. We also use electrolytic capacitors with much larger storage capacity to make up for the loss in filtering when using resistors in lieu of inductors.
Dual R-Core / Low noise – insulated power transformers for digital & analog separated
Innovative power supply provides a high speed energy delivery on transients
Separate and isolated power supplies over each stage of amplification
AC power line filter to avoid noise and hash from entering into the unit.
Dual tube rectification for 6H30 analog output stage
Choke with Film caps
10 separate voltage regulators
Components
The type of parts used therefore must have a synergistic relationship to the circuit they are placed in. It is this relationship of which type of part to use where, that ranks our products apart from the mass.
Selected, premium quality passive components used in all applications
High speed & high quality audiophile grade coupling capacitors
High quality Special tube sockets with gold pins
Capacitors ( MKP 2% )
High quality – RCA & XLR jack
Gold-plated industrial grade PCB
Mechanical Construction
The high grade aluminum chassis impart a richer, more lustrous tonality with a cleaner back-ground and less hash and grain. All brushed anodized anti-vibration-resonance and non-magnetic chassis’s are fully hand assembled to insure the highest level of craftsmanship.
AC phase polarity control indicator
The aluminium feet are resonance absorbing types
Metal remote commander
Network-Player Ayon S-3
Conversion rate 192kHz / 24 bit
Tube complement 6H30
Dynamic range > 118dB
Channel separation>105dB 20 Hz to 20 kHz
Output level @1 kHz / 0,775V -0dB /RCA 2V fixed or 0 – 2V rms variable
Output impedance Single-Ended-RCA ~ 700 Ω
Digital ouput 75 Ω S/PDIF (RCA)
Digital inputs
75 Ω S/PDIF (RCA & up to 24/192kHz),
TosLink (up to 24/192kHz)
110 Ω AES/EBU (up to 24/192kHz)
75 Ω BNC (up to 24/192kHz)
I2S (up to 24/192kHz)
Front mounted USB type ‘A’ socket for USB “pen”/hard disk drive
Rear mounted USB type ‘A’ socket for USB “pen”/hard disk drive
Network inputs
RP-SMA plug Wifi Aerial input (“wireless” network connection) 802.11b/g
UTP RJ45 10/100Mbps socket (“wired” network connection)
S/N ratio > 110 dB
Frequency response 10Hz – 50kHz +/- 0.3dB
Total harmonic distortion @ 1kHz < 0.002%
Remote control Yes
Analog – Line Inputs & output 2 pair RCA and 1 pair RCA out
Analog – Main outputs 1 pair / RCA & 1 pair / XLR
Dimension (Wide x Deep – incl. terminals x High – incl. feet) cm 48 x 39 x 12 cm
Weight, unit only 12 kg
UPC:
Ayon S3 Network Player / Streamer
Bedingung:
Gebraucht
Gewicht:
15.00 KGS
Mindestabnahme:
1 Einheit
Maximaler Kauf:
1 Einheit
Versand:
An der Kasse berechnet
Hervorragend mit Fernbedienung, verpackt.
Der S-3 ist ein bahnbrechendes Design und diese ultimative Kombination aus modernem neuen Design und bewährten Konzepten liefert Musik und hervorragende Klangleistung, die Sie von einem Ayon-Produkt mit maximaler Flexibilität für Heimaudio erwarten würden. Der S-3 enthält einen Netzwerkplayer, einen analogen Vorverstärker und einen erstklassigen D / A-Wandler, der die höchste erreichbare Leistung bietet.
Netzwerk-Player / DAC / Vorverstärker mit vollem Funktionsumfang
Trioden-Vakuumröhren-Ausgangsstufe der Klasse A für Single-Ended- und symmetrischen Betrieb
Signalpfad
Wir glauben, dass die einfachsten Schaltungen am besten mit dem kürzesten Signalweg zusammenarbeiten. Aus diesem Grund haben unsere bisherigen Vorverstärker Single-Ended-Class-A-Schaltungen verwendet. Je kürzer der Signalweg ist, desto geringer ist die Wahrscheinlichkeit einer Schallverschlechterung durch verschiedene Quellen, einschließlich des Drahtes selbst. Auch auf den Leiterplatten werden die Kupferspuren auf ein Minimum reduziert. Die komplett neu gestaltete Leiterplatte bietet eine einfachere und direktere Annäherung an die Signalpfade.
Netzwerk-Player
Funktionalität
Benutzeroberfläche auf dem QVGA 3.5 ”TFT-Display
Internetradio (vTuner)
UPnP-Streaming vom PC über 100base-T-Ethernet
Unterstützung für 802.11n-Module (über separate bcd-Datei)
Audio-Streaming von USB HS (Massenspeichergerät)
WAV (lpcm) - 24/192 kHz
FLAC - 24/192 kHz
FLAC - 24/176 kHz unterstützt
AIFF
Anzeigen von in AIFF-Dateien eingebetteten AlbumArt
AAC, HE-AAC (bis zu 24 Bit 96 kHz)
Anzeigen von in AAC-Dateien eingebetteten AlbumArt
LPCM (bis zu 24/192 kHz im kabelgebundenen LAN und bis zu 24/96 kHz im kabellosen LAN)
Gapless Wiedergabe
NetAPI-Streaming - für iPad, iPhone, Android, Mac und Windows.
Logisch sequenziertes Soft-Start-Power-Up für eine längere Lebensdauer der Röhre
Aufwärmfunktion
0 dB negatives Feedback (jeglicher Art)
Ultrakurzer Signalweg
Einfachster direkter Schaltungspfad für reinsten Musikklang und hohe Zuverlässigkeit
Niedrige Ausgangsimpedanz zum Ansteuern langer Läufe, die mit einem Verstärker und einer Röhren- oder Festkörper-Endstufe verbunden sind
Keine Festkörpergeräte im analogen Röhrenausgang (Signalpfad) Minimale diskrete Verdrahtung für optimale Signalausbreitung
Keine Follower oder Puffer im Signalpfad
Kein DC-Servo, das das Signal verschlechtert
Hochwertige Teile im gesamten
Separate analoge Ausgangsstufe für linken und rechten Kanal
Burr Brown D / A-Wandler
Upsampling 24/192 kHz und ein / aus schaltbar
Ethernet (RJ45)
Memory Stick oder USB-Laufwerk
W-LAN
Digitaleingang - S / PDIF (Cinch), I2S, AES / EBU, BNC und TosLink
USB-Eingänge (24/192 kHz)
Digitaler Ausgang - S / PDIF (Cinch)
Elektrisch-analoges Lautstärkeregelungssystem
2-Paar-Analogeingang (Cinch)
1 Paar Tape Out (RCA)
Separate Anzeige für Network-Player und Lautstärke / Eingänge
Energieversorgung
Die Netzteile wurden mit neuen Komponenten und einer verbesserten Rauschfilterung für Wechselstromleitungen weiter verfeinert. Separate Wicklungen und Filter des Leistungstransformators sorgen für eine vollständige Isolation zwischen Eingangs- und Ausgangsstufe, was dies zu einer reinen Stromquelle macht und ein kritisches Attribut für eine 6H30-Ausgangsstufe darstellt. Wir verwenden auch Elektrolytkondensatoren mit viel größerer Speicherkapazität, um den Filterverlust auszugleichen, wenn Widerstände anstelle von Induktivitäten verwendet werden.
Dual R-Core / Low Noise - isolierte Leistungstransformatoren für digital und analog getrennt
Das innovative Netzteil bietet eine schnelle Energieversorgung für Transienten
Separate und isolierte Stromversorgungen über jede Verstärkungsstufe
Netzfilter, um das Eindringen von Rauschen und Hash in das Gerät zu vermeiden.
Doppelröhrengleichrichtung für analoge 6H30-Ausgangsstufe
Ersticken mit Filmkappen
10 separate Spannungsregler
Komponenten
Die Art der verwendeten Teile muss daher eine synergistische Beziehung zu der Schaltung haben, in der sie platziert sind. Es ist diese Beziehung, welche Art von Teil wo verwendet werden soll, die unsere Produkte von der Masse abhebt.
Ausgewählte passive Komponenten von höchster Qualität, die in allen Anwendungen verwendet werden
Hochgeschwindigkeits- und hochwertige audiophile Kopplungskondensatoren
Hochwertige Spezialrohrbuchsen mit Goldstiften
Kondensatoren (MKP 2%)
Hohe Qualität - Cinch- und XLR-Buchse
Vergoldete Leiterplatte in Industriequalität
Mechanische Konstruktion
Das hochwertige Aluminium-Chassis verleiht eine reichhaltigere, glänzendere Tonalität mit einem saubereren Hintergrund und weniger Haschisch und Körnung. Alle gebürsteten, eloxierten Antivibrationsresonanz- und nichtmagnetischen Chassis sind vollständig von Hand zusammengebaut, um ein Höchstmaß an Handwerkskunst zu gewährleisten.
AC-Phasenpolaritätskontrollanzeige
Die Aluminiumfüße sind resonanzabsorbierende Typen
Fernbedienung aus Metall
Netzwerkspieler Ayon S-3
Konvertierungsrate 192 kHz / 24 Bit
Röhrenkomplement 6H30
Dynamikbereich> 118dB
Kanaltrennung> 105 dB 20 Hz bis 20 kHz
Ausgangspegel bei 1 kHz / 0,775 V - 0 dB / Cinch 2 V fest oder 0 - 2 V Effektivwert variabel
Ausgangsimpedanz Single-Ended-Cinch ~ 700 Ω
Digitalausgang 75 Ω S / PDIF (Cinch)
Digitale Eingänge
75 Ω S / PDIF (Cinch & bis 24 / 192kHz),
TosLink (bis zu 24 / 192kHz)
110 Ω AES / EBU (bis zu 24 / 192kHz)
75 Ω BNC (bis zu 24 / 192kHz)
I2S (bis zu 24 / 192kHz)
Auf der Vorderseite montierte USB-Buchse vom Typ A für USB-Stift / Festplatte
Auf der Rückseite montierte USB-Buchse vom Typ A für USB-Stift / Festplatte
Netzwerkeingänge
RP-SMA-Stecker Wifi Antenneneingang („drahtlose“ Netzwerkverbindung) 802.11b / g
UTP RJ45 10 / 100Mbps-Buchse („kabelgebundene“ Netzwerkverbindung)
S / N-Verhältnis> 110 dB
Frequenzgang 10Hz - 50kHz +/- 0,3dB
Gesamte harmonische Verzerrung bei 1 kHz <0,002%
Fernbedienung Ja
Analog - Line Inputs & Output 2 Paar Cinch und 1 Paar Cinch Ausgang
Analog - Hauptausgänge 1 Paar / Cinch & 1 Paar / XLR
Abmessung (breit x tief - inkl. Klemmen x hoch - inkl. Fuß) cm 48 x 39 x 12 cm
Gewicht, Einheit nur 12 kg
UPC:
Ayon S3 Ağ Oyuncu / Flama
Durum:
Kullanılmış
Ağırlık:
15.00 KGS
Minimum Satın Alma:
1 ünite
Maksimum Satın Alma:
1 ünite
Nakliye:
Checkout'ta hesaplandı
Uzaktan ile mükemmel, kutulu.
S-3 çığır açan bir tasarımdır ve modern yeni tasarım ve zamanla kanıtlanmış konseptlerin bu mükemmel birleşimi, maksimum ev ses esnekliği ile bir Ayon ürününden bekleyebileceğiniz müzik ve mükemmel ses performansı sunar. S-3, bir ağ oynatıcı, analog ön amplifikatör ve elde edilebilir en yüksek performansı sağlayan birinci sınıf bir D / A dönüştürücü içerir.
Tam Özellikli Ağ Müzik Çalar / DAC / Preamp
Tek uçlu ve dengeli çalışma için A sınıfı triyot vakum tüpü çıkış kademesi
Sinyal Yolu
En basit devrelerin en kısa sinyal yolu ile birlikte en iyi şekilde çalıştığına inanıyoruz. Bu yüzden şimdiye kadar ön amplifikatörlerimiz tek uçlu saf A sınıfı devre kullandılar. Sinyal yolu ne kadar kısa olursa, telin kendisi de dahil olmak üzere çeşitli kaynaklardan sonik bozulma olasılığı o kadar az olur. Devre kartlarında bile, bakır izleri en az uzunlukta tutulur. Tamamen yeniden tasarlanmış devre kartı, sinyal yollarına daha basit ve doğrudan bir yaklaşım sağlar.
Ağ Oynatıcı
İşlevsellik
QVGA 3.5 ”TFT ekranda kullanıcı arayüzü
İnternet radyosu (vTuner)
100base-T Ethernet ile PC'den UPnP akışı
802.11n modülleri için destek (ayrı bcd dosyasıyla)
USB HS'den (yığın depolama cihazı) ses akışı
WAV (lpcm) - 24/192 kHz
FLAC - 24/192 kHz
FLAC - 24/176 kHz desteklenir
AIFF
AIFF dosyalarına gömülü AlbumArt görüntüleme
AAC, HE-AAC (24bit 96 kHz'e kadar)
AAC dosyalarına gömülü AlbumArt görüntüleme
LPCM (kablolu LAN'da 24/192 kHz'e ve kablosuz LAN'da 24/96 kHz'e kadar)
Aralıksız oynatma
NetAPI akışı - iPad, iPhone, Android, Mac ve Windows sürümleri için.
Daha uzun tüp ömrü için mantıksal sıralı yumuşak başlangıç gücü
Isınma fonksiyonu
0dB negatif geri besleme (her türlü)
Ultra kısa sinyal yolu
En saf müzik sesi ve yüksek güvenilirlik için en basit doğrudan devre yolu
Bir amplifikatöre ve herhangi bir tüpe veya katı hal güç amplifikatörüne uzun mesafeleri bağlamak için düşük çıkış empedansı
Analog tüp çıkışında (sinyal yolu) katı hal cihazları yok Optimum sinyal yayılımı için minimum ayrık kablolama
Sinyal yolunda takipçi veya arabellek yok
Sinyali bozan DC servo yok
Boyunca yüksek kaliteli parçalar
Sol ve sağ kanal için ayrı analog çıkış kademesi
Burr Brown D / A dönüştürücü
24/192 kHz hızlandırma ve açma / kapama değiştirilebilir
Ethernet (RJ45)
Bellek çubuğu veya USB sürücü
KABLOSUZ İNTERNET
Dijital giriş - S / PDIF (RCA), I2S, AES / EBU, BNC ve TosLink
USB girişleri (24/192 kHz)
Dijital çıkış - S / PDIF (RCA)
Elektrik-Analog Ses kontrol sistemi
2 çift analog giriş (RCA)
1 çift Bant çıkışı (RCA)
Ağ Oynatıcı ve Ses Seviyesi / Girişler için Ayrı Ekran
Güç kaynağı
Güç kaynakları yeni bileşenler ve geliştirilmiş AC hattı gürültü filtrasyonu ile daha da geliştirildi. Ayrı güç trafosu sargıları ve filtreleri, giriş ve çıkış aşaması arasında tam bir yalıtım sağlar, bu da bunu saf bir güç kaynağı yapar ve 6H30 çıkış aşaması için kritik bir özelliktir. Ayrıca, dirençler indüktörler yerine kullanılırken filtreleme kaybını telafi etmek için çok daha büyük depolama kapasitesine sahip elektrolitik kapasitörler kullanıyoruz.
Çift R-Core / Düşük gürültü - dijital ve analog ayrılmış için yalıtımlı güç transformatörleri
Yenilikçi güç kaynağı, geçici akımlarda yüksek hızlı enerji dağıtımı sağlar
Amplifikasyonun her aşamasında ayrı ve izole güç kaynakları
Üniteye gürültü ve karma girmesini önlemek için AC güç hattı filtresi.
6H30 analog çıkış kademesi için çift tüplü düzeltme
Film başlıkları ile boğulma
10 ayrı voltaj regülatörü
Bileşenler
Bu nedenle kullanılan parçaların tipi, yerleştirildikleri devre ile sinerjistik bir ilişkiye sahip olmalıdır. Bu, nerede kullanılacak parçaların nerede olduğu, ürünlerimizi kütle dışında sıralayan ilişkidir.
Tüm uygulamalarda kullanılan seçkin, üstün kaliteli pasif bileşenler
Yüksek hızlı ve kaliteli audiophile sınıfı bağlantı kapasitörleri
Altın pimleri ile yüksek kaliteli Özel tüp yuvaları
Kapasitörler (MKP% 2)
Yüksek kalite - RCA ve XLR jakı
Altın kaplama endüstriyel sınıf PCB
Mekanik Yapı
Yüksek dereceli alüminyum şasi, daha temiz bir arka plan ve daha az karma ve tahıl ile daha zengin, daha parlak bir tonalite kazandırır. Tüm fırçalanmış eloksal titreşim-rezonans ve manyetik olmayan şasiler, en üst düzeyde işçiliği sağlamak için tamamen elle monte edilmiştir.
AC faz polarite kontrol göstergesi
Alüminyum ayaklar rezonans emici tiplerdir
Metal uzaktan kumanda

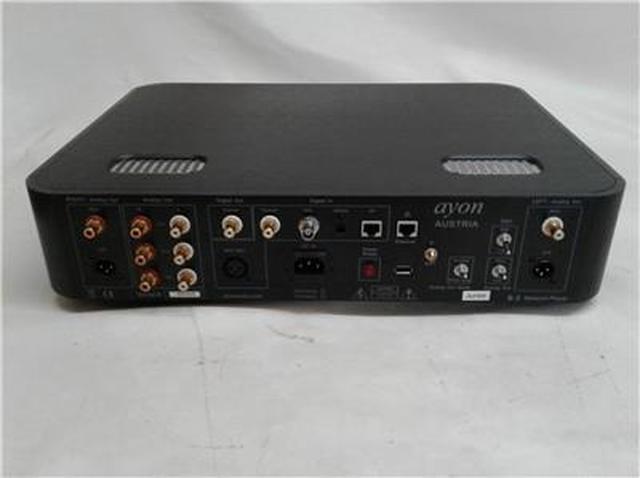

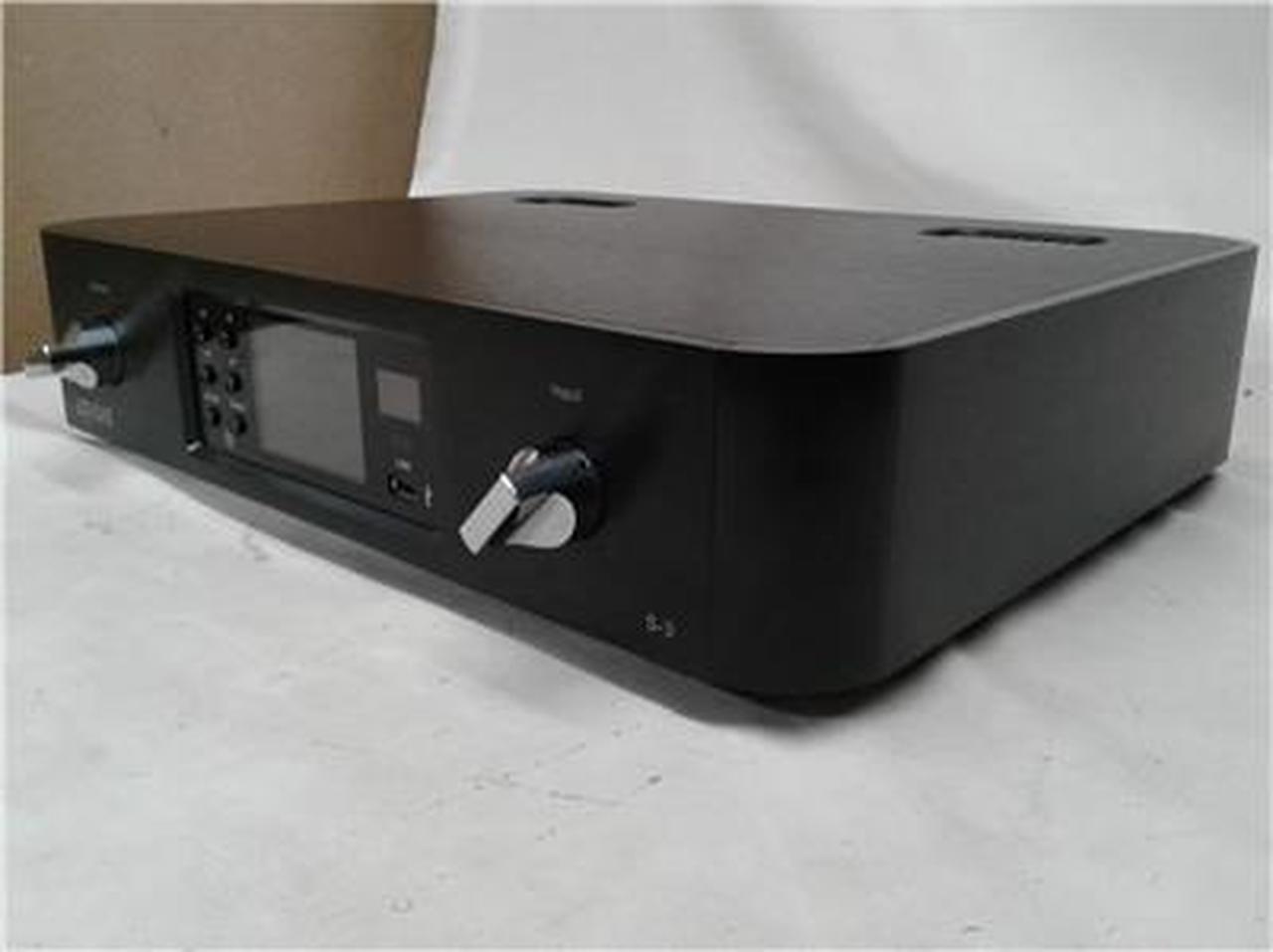

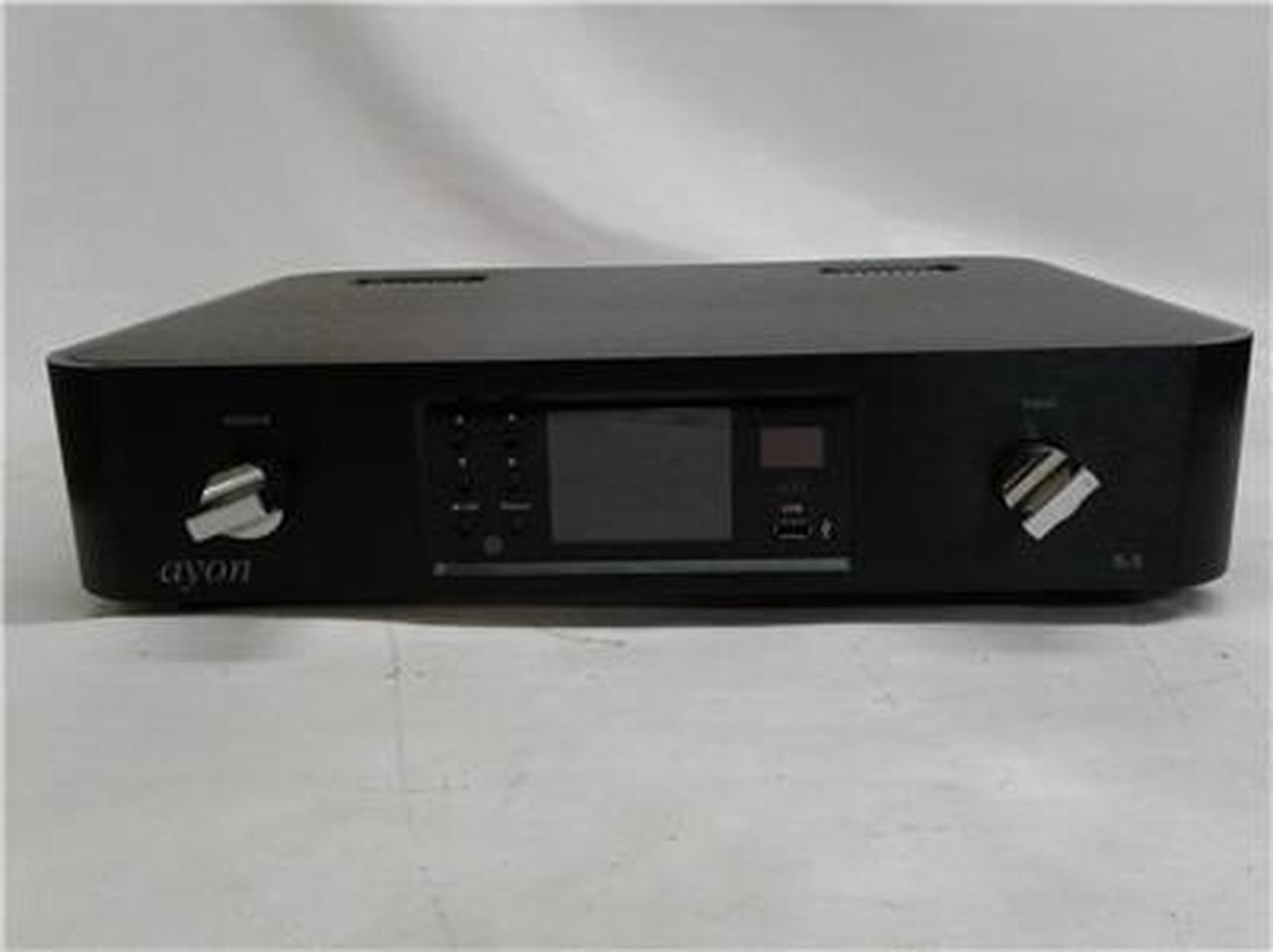

Ağ Oyuncusu Ayon S-3
Dönüşüm oranı 192kHz / 24 bit
Boru tamamlayıcı 6H30
Dinamik aralık> 118dB
Kanal ayırma> 105dB 20 Hz - 20 kHz
Çıkış seviyesi @ 1 kHz / 0,775V -0dB / RCA 2V sabit veya 0 - 2V rms değişken
Çıkış empedansı Tek Uçlu-RCA ~ 700 Ω
Dijital çıkış 75 Ω S / PDIF (RCA)
Dijital girişler
75Ω S / PDIF (RCA ve 24 / 192kHz'e kadar),
TosLink (24 / 192kHz'e kadar)
110 Ω AES / EBU (24 / 192kHz'e kadar)
75 Ω BNC (24 / 192kHz'e kadar)
I2S (24 / 192kHz'e kadar)
USB “kalem” / sabit disk sürücüsü için öne monte edilen USB tipi "A" soketi
USB “kalem” / sabit disk sürücüsü için arkaya takılı USB tipi ‘A’ soketi
Ağ girişleri
RP-SMA fişi Wifi Anten girişi (“kablosuz” ağ bağlantısı) 802.11b / g
UTP RJ45 10 / 100Mbps soket (“kablolu” ağ bağlantısı)
S / N oranı> 110 dB
Frekans yanıtı 10Hz - 50kHz +/- 0.3dB
1 kHz'de toplam harmonik bozulma <% 0.002
Uzaktan kumanda Evet
Analog - Hat Girişleri ve çıkışı 2 çift RCA ve 1 çift RCA çıkışı
Analog - Ana çıkışlar 1 çift / RCA ve 1 çift / XLR
Boyut (Geniş x Derin - terminaller x Yüksek - ayaklar dahil) cm 48 x 39 x 12 cm
Ağırlık, birim sadece 12 kg
