McIntosh MC2205 Endstufe

McIntosh MC2205

17 views last month, 42 views this month

Last Update On 30.05.2025

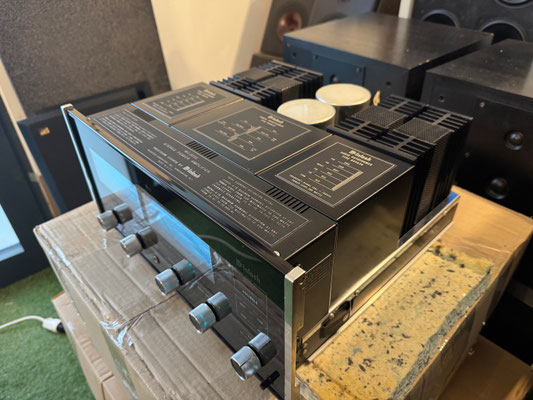

Description Original Description is in German, other language texts are translations and can contain errors. English Deutsch Spanish Turkish The McIntosh MC2205 is an American-made fully transistorized stereo power amplifier that was produced from about 1975 to about 1980. It was the manufacturer's first model to feature large-format VU meters behind a blue backlit glass front, which have since become one of the brand's most distinctive design elements. The case follows the classic McIntosh architecture with a black glass front, aluminum frame and green logo.

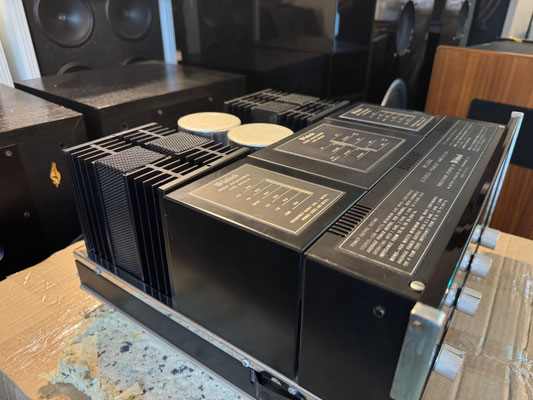

The output power is 2 × 200 watts sinusoidal at 8 ohms. Thanks to the Autoformer technology developed by McIntosh, this power is also available at 4 ohms and 2 ohms, regardless of the connected speaker impedance. The output transformers (autoformers) ensure that the power amplifier transistors always see a constant impedance, which not only reduces the load, but also increases thermal stability and operational reliability. The circuit operates in Class AB mode and is designed to be completely discrete, with large-area power transistors mounted on massive heat sinks.

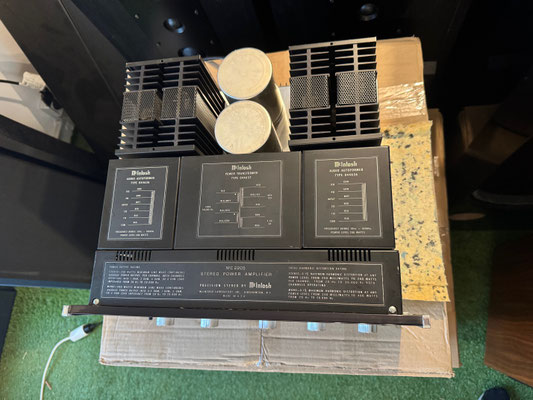

The power supply is generously dimensioned and consists of a large toroidal transformer and two large-volume Siebelkos. These are arranged radially and are part of the original design of the early to mid-range production series. The entire power amplifier is internally symmetrical, with separate signal paths per channel. Protection circuits against DC voltage faults, overheating and overcurrent are part of the standard equipment.

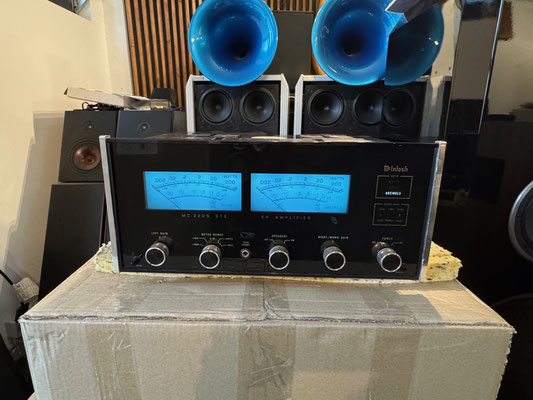

A key feature of the MC2205 is the two VU meters, which support different operating modes depending on the setting. The displays can be operated in three modes via a switch on the front panel:

In "Watts" mode, the instruments display the current output power on a logarithmic scale in real time. In "Hold" mode, the maximum power peak is recorded over a certain period of time, which is particularly relevant for technical measurements and load tests. The third mode, "Off", completely disables the illumination and display of the VU meters, leaving the signal path unloaded.

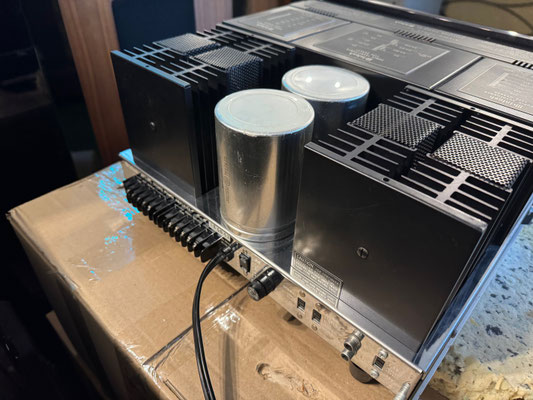

The rear of the unit offers separate speaker outputs for 2, 4 and 8 ohm loads, as well as Schuko outputs to power additional components. The RCA inputs are switchable in their sensitivity, which allows the power amplifier to be adapted to different preamplifiers. Balanced XLR connectors are not included in the standard version, but were later retrofitted to some devices.

The dimensions of the power amplifier are about 44 centimeters in width, 19 centimeters in height and about 42 centimeters in depth. The weight is about 34 kilograms. Production took place entirely in the United States.

Die McIntosh MC2205 ist eine volltransistorisierte Stereo-Endstufe aus amerikanischer Fertigung, die ab etwa 1975 bis circa 1980 produziert wurde. Sie war das erste Modell des Herstellers, das mit großformatigen VU-Metern hinter einer blau hinterleuchteten Glasfront ausgestattet war, die seither zu einem der markantesten Designelemente der Marke geworden sind. Das Gehäuse folgt der klassischen McIntosh-Architektur mit schwarzer Glasfront, Aluminiumrahmen und grünem Logo.

Die Ausgangsleistung beträgt 2 × 200 Watt sinus an 8 Ohm. Dank der von McIntosh entwickelten Autoformer-Technologie steht diese Leistung unabhängig von der angeschlossenen Lautsprecherimpedanz auch an 4 Ohm und 2 Ohm zur Verfügung. Die Ausgangsübertrager (Autoformer) sorgen dafür, dass die Endstufentransistoren stets eine konstante Impedanz sehen, was nicht nur die Belastung reduziert, sondern auch die thermische Stabilität und die Betriebssicherheit erhöht. Die Schaltung arbeitet im Class-AB-Betrieb und ist vollständig diskret aufgebaut, mit großflächigen Leistungstransistoren, die auf massiven Kühlkörpern montiert sind.

Das Netzteil ist großzügig dimensioniert und besteht aus einem großen Ringkerntransformator sowie zwei großvolumigen Siebelkos. Diese sind radial angeordnet und gehören zum Originaldesign der frühen bis mittleren Produktionsserien. Die gesamte Endstufe ist intern symmetrisch aufgebaut, mit getrennten Signalpfaden pro Kanal. Schutzschaltungen gegen Gleichspannungsfehler, Überhitzung und Überstrom gehören zur Serienausstattung.

Ein zentrales Merkmal der MC2205 sind die beiden VU-Meter, die je nach Einstellung unterschiedliche Betriebsmodi unterstützen. Über einen Schalter auf der Frontplatte lassen sich die Anzeigen in drei Modi betreiben:

Im Modus „Watts“ zeigen die Instrumente die aktuelle Ausgangsleistung auf logarithmischer Skala in Echtzeit an. Im Modus „Hold“ wird die maximale Leistungsspitze über einen bestimmten Zeitraum festgehalten, was insbesondere für technische Messungen und Belastungstests relevant ist. Der dritte Modus „Off“ deaktiviert die Beleuchtung und die Anzeige der VU-Meter vollständig, wodurch der Signalpfad unbelastet bleibt.

Die Rückseite des Geräts bietet getrennte Lautsprecherausgänge für 2-, 4- und 8-Ohm-Lasten sowie Schuko-Ausgänge zur Spannungsversorgung zusätzlicher Komponenten. Die Cinch-Eingänge sind umschaltbar in ihrer Empfindlichkeit, wodurch sich die Endstufe an verschiedene Vorverstärker anpassen lässt. Symmetrische XLR-Anschlüsse sind in der Standardausführung nicht enthalten, wurden aber bei einigen Geräten später nachgerüstet.

Die Abmessungen der Endstufe betragen etwa 44 Zentimeter in der Breite, 19 Zentimeter in der Höhe und rund 42 Zentimeter in der Tiefe. Das Gewicht liegt bei ca. 34 Kilogramm. Die Produktion erfolgte vollständig in den Vereinigten Staaten.

El McIntosh MC2205 es un amplificador de potencia estéreo totalmente transistorizado de fabricación estadounidense que se produjo entre 1975 y 1980. Fue el primer modelo del fabricante en contar con medidores VU de gran formato detrás de un frente de vidrio retroiluminado azul, que desde entonces se han convertido en uno de los elementos de diseño más distintivos de la marca. La caja sigue la arquitectura clásica de McIntosh con un frente de vidrio negro, marco de aluminio y logotipo verde.

La potencia de salida es de 2 × 200 vatios sinusoidales a 8 ohmios. Gracias a la tecnología Autoformer desarrollada por McIntosh, esta potencia también está disponible a 4 ohmios y 2 ohmios, independientemente de la impedancia del altavoz conectado. Los transformadores de salida (autoformadores) garantizan que los transistores del amplificador de potencia siempre vean una impedancia constante, lo que no solo reduce la carga, sino que también aumenta la estabilidad térmica y la confiabilidad operativa. El circuito funciona en modo de Clase AB y está diseñado para ser completamente discreto, con transistores de potencia de gran área montados en disipadores de calor masivos.

La fuente de alimentación tiene unas dimensiones generosas y consta de un gran transformador toroidal y dos Siebelkos de gran volumen. Estos están dispuestos radialmente y forman parte del diseño original de la serie de producción de gama temprana a media. Todo el amplificador de potencia es internamente simétrico, con rutas de señal separadas por canal. Los circuitos de protección contra fallos de tensión continua, sobrecalentamiento y sobrecorriente forman parte del equipamiento estándar.

Una característica clave del MC2205 son los dos medidores VU, que admiten diferentes modos de funcionamiento según la configuración. Las pantallas se pueden operar en tres modos a través de un interruptor en el panel frontal:En el

modo "Vatios", los instrumentos muestran la potencia de salida actual en una escala logarítmica en tiempo real. En el modo "Hold", el pico de potencia máxima se registra durante un cierto período de tiempo, lo que es particularmente relevante para mediciones técnicas y pruebas de carga. El tercer modo, "Off", desactiva completamente la iluminación y la visualización de los medidores VU, dejando la ruta de la señal descargada.

La parte trasera de la unidad ofrece salidas de altavoz separadas para cargas de 2, 4 y 8 ohmios, así como salidas Schuko para alimentar componentes adicionales. Las entradas RCA son conmutables en su sensibilidad, lo que permite adaptar el amplificador de potencia a diferentes preamplificadores. Los conectores XLR balanceados no están incluidos en la versión estándar, pero posteriormente se adaptaron a algunos dispositivos.

Las dimensiones del amplificador de potencia son de unos 44 centímetros de ancho, 19 centímetros de altura y unos 42 centímetros de profundidad. El peso es de unos 34 kilogramos. La producción se llevó a cabo íntegramente en los Estados Unidos.

McIntosh MC2205, yaklaşık 1975'ten 1980'e kadar üretilen, Amerikan yapımı tamamen transistörlü bir stereo güç amplifikatörüdür. Üreticinin, o zamandan beri markanın en belirgin tasarım öğelerinden biri haline gelen mavi arkadan aydınlatmalı cam ön panelin arkasında geniş formatlı VU metrelere sahip ilk modeliydi. Kasa, siyah cam ön yüzü, alüminyum çerçevesi ve yeşil logosu ile klasik McIntosh mimarisini takip ediyor.

Çıkış gücü 8 ohm'da 2 × 200 watt sinüzoidaldir. McIntosh tarafından geliştirilen Autoformer teknolojisi sayesinde bu güç, bağlı hoparlör empedansından bağımsız olarak 4 ohm ve 2 ohm olarak da mevcuttur. Çıkış transformatörleri (otomatik biçimlendiriciler), güç amplifikatörü transistörlerinin her zaman sabit bir empedans görmesini sağlar, bu sadece yükü azaltmakla kalmaz, aynı zamanda termal kararlılığı ve operasyonel güvenilirliği de artırır. Devre, AB Sınıfı modunda çalışır ve büyük ısı emicilere monte edilmiş geniş alanlı güç transistörleri ile tamamen ayrık olacak şekilde tasarlanmıştır.

Güç kaynağı cömertçe boyutlandırılmıştır ve büyük bir toroidal transformatör ve iki büyük hacimli Siebelkos'tan oluşur. Bunlar radyal olarak düzenlenmiştir ve erken ila orta sınıf üretim serilerinin orijinal tasarımının bir parçasıdır. Tüm güç amplifikatörü dahili olarak simetriktir ve kanal başına ayrı sinyal yolları vardır. DC voltaj arızalarına, aşırı ısınmaya ve aşırı akıma karşı koruma devreleri standart ekipmanın bir parçasıdır.

MC2205'in önemli bir özelliği, ayara bağlı olarak farklı çalışma modlarını destekleyen iki VU metredir. Ekranlar, ön paneldeki bir anahtar aracılığıyla üç modda çalıştırılabilir:

"Watt" modunda, cihazlar mevcut çıkış gücünü gerçek zamanlı olarak logaritmik bir ölçekte görüntüler. "Tutma" modunda, maksimum güç tepe noktası belirli bir süre boyunca kaydedilir, bu da özellikle teknik ölçümler ve yük testleri için önemlidir. Üçüncü mod olan "Kapalı", VU sayaçlarının aydınlatmasını ve görüntüsünü tamamen devre dışı bırakarak sinyal yolunu yüksüz bırakır.

Ünitenin arkası, 2, 4 ve 8 ohm yükler için ayrı hoparlör çıkışlarının yanı sıra ek bileşenlere güç sağlamak için Schuko çıkışları sunar. RCA girişleri, güç amplifikatörünün farklı ön amplifikatörlere uyarlanmasına izin veren hassasiyetlerine göre değiştirilebilir. Dengeli XLR konektörleri standart versiyona dahil değildir, ancak daha sonra bazı cihazlara uyarlanmıştır.

Güç amplifikatörünün boyutları yaklaşık 44 santimetre genişliğinde, 19 santimetre yüksekliğinde ve yaklaşık 42 santimetre derinliğindedir. Ağırlık yaklaşık 34 kilogramdır. Üretim tamamen Amerika Birleşik Devletleri'nde gerçekleşti.
