Technics ST 9600 AM/FM Tuner

Technics ST 9600

24 views this month

Last Update On 27.08.2025

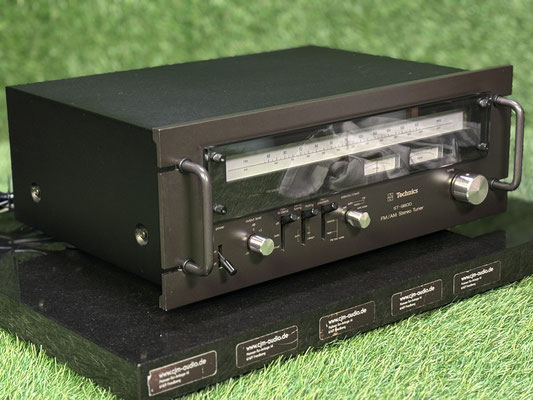

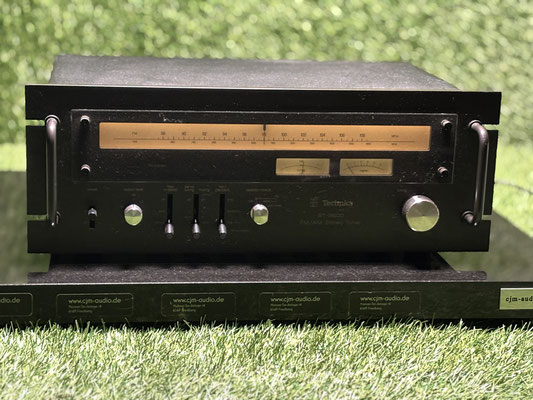

Description Original Description is in German, other language texts are translations and can contain errors. English Deutsch Spanish Turkish The Technics ST 9600 is a Japanese-made AM/FM stereo tuner, which was offered from the mid-1970s to about 1979 and belonged to the top series of Technics. It is essentially based on the ST 8600 model, but has been adapted for the European market. With a weight of around 8.7 kilograms, dimensions of about 450 millimeters wide, 173 millimeters high and 362 millimeters deep as well as a power consumption of about 25 watts, it is one of the larger hi-fi tuners of its time.

The device is designed to receive FM in the range of 88 to 108 megahertz and medium wave from 520 to 1605 kilohertz. FM reception achieves a sensitivity of 1.8 microvolts at 300 ohms and 0.9 microvolts at 75 ohms. On medium wave, the value is around 30 microvolts. The distortion factor is 0.15 percent in mono mode and 0.25 percent in stereo mode. The transmission bandwidth on FM is specified as 20 hertz to 18 kilohertz, with a frequency response of between +0.2 and −0.8 decibels. The selectivity reaches 85 decibels on FM and 25 decibels on medium wave. The crosstalk attenuation value is given as 45 decibels at 1 kilohertz. The device has an AM rejection of 55 decibels, a frame rate attenuation of 95 decibels, an intermediate frequency attenuation of 105 decibels in FM mode and 85 decibels on medium wave.

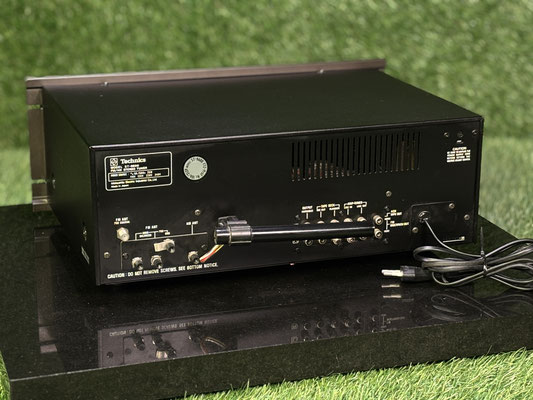

Special features include a five-tuned rotary capacitor, MOSFET components in the RF range, four ceramic filters with flat group propagation behavior, and six-stage intermediate frequency amplification. For practical use, the ST 9600 offers a direct, low-impedance recording path for connecting cassette decks or tape machines, supplemented by a noise generator function for calibration. In addition, a pilot tone suppression system, a stereo blend mode for noise reduction for weak stations and a two-stage muting for FM operation are integrated. On the back there are inputs for antenna connection (75 and 300 ohms), outputs with fixed and variable output voltage, as well as additional connections for tape decks and a multipath output that can be used to indicate multipath reception.

The output voltage is 0.6 volts on the fixed line output and between 0.077 and 1.55 volts on the variable output. The unit was intended for high-end hi-fi chains and was often used in combination with the Technics 9600 series amplifier models.

Der Technics ST 9600 ist ein AM/FM Stereo-Tuner aus japanischer Fertigung, der ab Mitte der 1970er Jahre bis etwa 1979 angeboten wurde und zur obersten Geräteserie von Technics gehörte. Er basiert in wesentlichen Teilen auf dem Modell ST 8600, wurde jedoch für den europäischen Markt angepasst. Mit einem Gewicht von rund 8,7 Kilogramm, Abmessungen von etwa 450 Millimetern Breite, 173 Millimetern Höhe und 362 Millimetern Tiefe sowie einer Leistungsaufnahme von circa 25 Watt gehört er zu den größeren HiFi-Tunern seiner Zeit.

Das Gerät ist für den Empfang von UKW im Bereich von 88 bis 108 Megahertz und Mittelwelle von 520 bis 1605 Kilohertz ausgelegt. Der UKW-Empfang erreicht eine Empfindlichkeit von 1,8 Mikrovolt an 300 Ohm beziehungsweise 0,9 Mikrovolt an 75 Ohm. Auf Mittelwelle liegt der Wert bei rund 30 Mikrovolt. Der Klirrfaktor beträgt 0,15 Prozent im Monobetrieb und 0,25 Prozent im Stereobetrieb. Die Übertragungsbandbreite auf UKW ist mit 20 Hertz bis 18 Kilohertz angegeben, wobei der Frequenzgang zwischen +0,2 und −0,8 Dezibel liegt. Die Selektivität erreicht auf UKW 85 Dezibel, auf Mittelwelle 25 Dezibel. Das Übersprechdämpfungsmaß wird mit 45 Dezibel bei 1 Kilohertz angegeben. Das Gerät besitzt eine AM-Unterdrückung von 55 Dezibel, eine Bildfrequenzdämpfung von 95 Dezibel, eine Zwischenfrequenzdämpfung von 105 Dezibel im UKW-Betrieb sowie 85 Dezibel auf Mittelwelle.

Zu den besonderen Ausstattungsmerkmalen zählen ein fünffach abgestimmter Drehkondensator, MOSFET-Bauteile im HF-Bereich, vier Keramikfilter mit flachem Gruppenlaufzeitverhalten und eine sechsstufige Zwischenfrequenzverstärkung. Für den praktischen Einsatz bietet der ST 9600 einen direkten, niederohmigen Aufnahmepfad für den Anschluss von Kassettendecks oder Bandmaschinen, ergänzt um eine Rauschgeneratorfunktion zur Kalibrierung. Zusätzlich sind ein Pilotton-Unterdrückungssystem, ein Stereo-Blend-Modus zur Rauschreduktion bei schwachen Sendern sowie ein zweistufiges Muting für den UKW-Betrieb integriert. Auf der Rückseite finden sich Eingänge für Antennenanschluss (75 und 300 Ohm), Ausgänge mit fester und variabler Ausgangsspannung sowie zusätzliche Anschlüsse für Tape-Decks und ein Multipath-Ausgang, der zur Anzeige von Mehrwegeempfang genutzt werden kann.

Die Ausgangsspannung beträgt 0,6 Volt am festen Line-Ausgang sowie zwischen 0,077 und 1,55 Volt am variablen Ausgang. Das Gerät war für hochwertige HiFi-Ketten vorgesehen und wurde häufig in Kombination mit den Verstärkermodellen der Technics 9600-Serie betrieben.

El Technics ST 9600 es un sintonizador estéreo AM/FM de fabricación japonesa, que se ofreció desde mediados de la década de 1970 hasta aproximadamente 1979 y perteneció a la serie superior de Technics. Se basa esencialmente en el modelo ST 8600, pero se ha adaptado para el mercado europeo. Con un peso de alrededor de 8,7 kilogramos, dimensiones de unos 450 milímetros de ancho, 173 milímetros de alto y 362 milímetros de profundidad, así como un consumo de energía de unos 25 vatios, es uno de los sintonizadores de alta fidelidad más grandes de su época.

El dispositivo está diseñado para recibir FM en el rango de 88 a 108 megahercios y onda media de 520 a 1605 kilohercios. La recepción FM logra una sensibilidad de 1,8 microvoltios a 300 ohmios y 0,9 microvoltios a 75 ohmios. En onda media, el valor es de alrededor de 30 microvoltios. El factor de distorsión es del 0,15 por ciento en modo mono y del 0,25 por ciento en modo estéreo. La anchura de banda de transmisión en MF se especifica como de 20 hercios a 18 kilohercios, con una respuesta de frecuencia de entre +0,2 y −0,8 decibelios. La selectividad alcanza los 85 decibelios en FM y los 25 decibelios en onda media. El valor de atenuación de diafonía se da como 45 decibelios a 1 kilohercio. El dispositivo tiene un rechazo de AM de 55 decibelios, una atenuación de velocidad de fotogramas de 95 decibelios, una atenuación de frecuencia intermedia de 105 decibelios en modo FM y 85 decibelios en onda media.

Las características especiales incluyen un condensador giratorio de cinco sintonizaciones, componentes MOSFET en el rango de RF, cuatro filtros cerámicos con comportamiento de propagación de grupo plano y amplificación de frecuencia intermedia de seis etapas. Para un uso práctico, el ST 9600 ofrece una ruta de grabación directa y de baja impedancia para conectar pletinas de casete o máquinas de cinta, complementada con una función de generador de ruido para la calibración. Además, se integran un sistema piloto de supresión de tono, un modo de mezcla estéreo para la reducción de ruido para estaciones débiles y un silenciamiento de dos etapas para el funcionamiento de FM. En la parte posterior hay entradas para conexión de antena (75 y 300 ohmios), salidas con voltaje de salida fijo y variable, así como conexiones adicionales para pletinas de cinta y una salida multitrayecto que se puede utilizar para indicar la recepción multitrayecto

.El voltaje de salida es de 0,6 voltios en la salida de línea fija y entre 0,077 y 1,55 voltios en la salida variable. La unidad estaba diseñada para cadenas de alta fidelidad de alta gama y se usaba a menudo en combinación con los modelos de amplificadores de la serie Technics 9600.

Technics ST 9600, 1970'lerin ortalarından yaklaşık 1979'a kadar sunulan ve Technics'in en üst serisine ait olan Japon yapımı bir/FM stereo tunerdir. Esasen ST 8600 modeline dayanmaktadır, ancak Avrupa pazarı için uyarlanmıştır. Yaklaşık 8.7 kilogram ağırlığında, yaklaşık 450 milimetre genişliğinde, 173 milimetre yüksekliğinde ve 362 milimetre derinliğinde ve yaklaşık 25 watt güç tüketimi ile zamanının en büyük hi-fi tunerlerinden biridir.

Cihaz, 88 ila 108 megahertz aralığında FM ve 520 ila 1605 kilohertz arasında orta dalga alacak şekilde tasarlanmıştır. FM alımı, 300 ohm'da 1,8 mikrovolt ve 75 ohm'da 0,9 mikrovolt hassasiyete ulaşır. Orta dalgada değer 30 mikrovolt civarındadır. Bozulma faktörü mono modda yüzde 0,15 ve stereo modda yüzde 0,25'tir. FM'deki iletim bant genişliği, +0,2 ile -0,8 desibel arasında bir frekans tepkisi ile 20 hertz ila 18 kilohertz olarak belirtilmiştir. Seçicilik FM'de 85 desibele ve orta dalgada 25 desibele ulaşır. Karışma zayıflama değeri 1 kilohertz'de 45 desibel olarak verilir. Cihaz, 55 desibellik bir reddine, 95 desibellik bir kare hızı zayıflamasına, FM modunda 105 desibellik bir ara frekans zayıflamasına ve orta dalgada 85 desibellik bir ara frekans zayıflamasına sahiptir.

Özel özellikler arasında beş ayarlı bir döner kondansatör, RF serisindeki MOSFET bileşenleri, düz grup yayılma davranışına sahip dört seramik filtre ve altı aşamalı ara frekans amplifikasyonu bulunur. Pratik kullanım için ST 9600, kasetçalarları veya teyp makinelerini bağlamak için doğrudan, düşük empedanslı bir kayıt yolu sunar ve kalibrasyon için bir gürültü üreteci işleviyle desteklenir. Ek olarak, bir pilot ton bastırma sistemi, zayıf istasyonlar için gürültü azaltma için bir stereo karışım modu ve FM çalışması için iki aşamalı bir sessize alma entegre edilmiştir. Arka tarafta anten bağlantısı için girişler (75 ve 300 ohm), sabit ve değişken çıkış voltajlı çıkışlar, ayrıca teyp desteleri için ek bağlantılar ve çok alımı belirtmek için kullanılabilecek çok bir çıkış vardır.

Çıkış voltajı sabit hat çıkışında 0,6 volt ve değişken çıkışta 0,077 ile 1,55 volt arasındadır. Ünite, üst düzey hi-fi zincirleri için tasarlandı ve genellikle Technics 9600 serisi amplifikatör modelleriyle birlikte kullanıldı.
