Quad QII-Eighty
Quad QII-Eighty
Posted On
31.10.2019Last Update On
31.10.2019
Description
Original Description is in
English, other language texts are translations and can contain errors.
EnglishDeutschTurkish

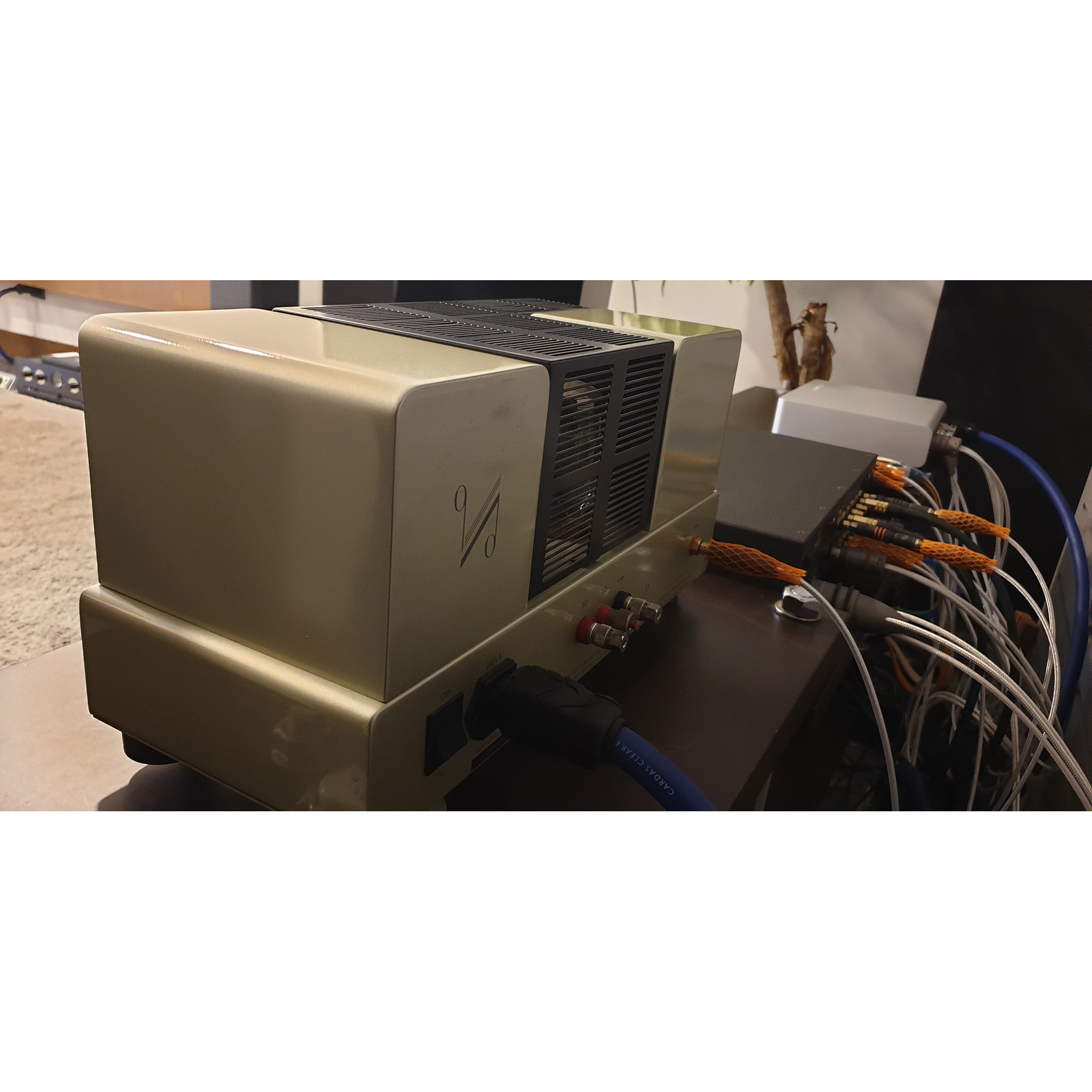

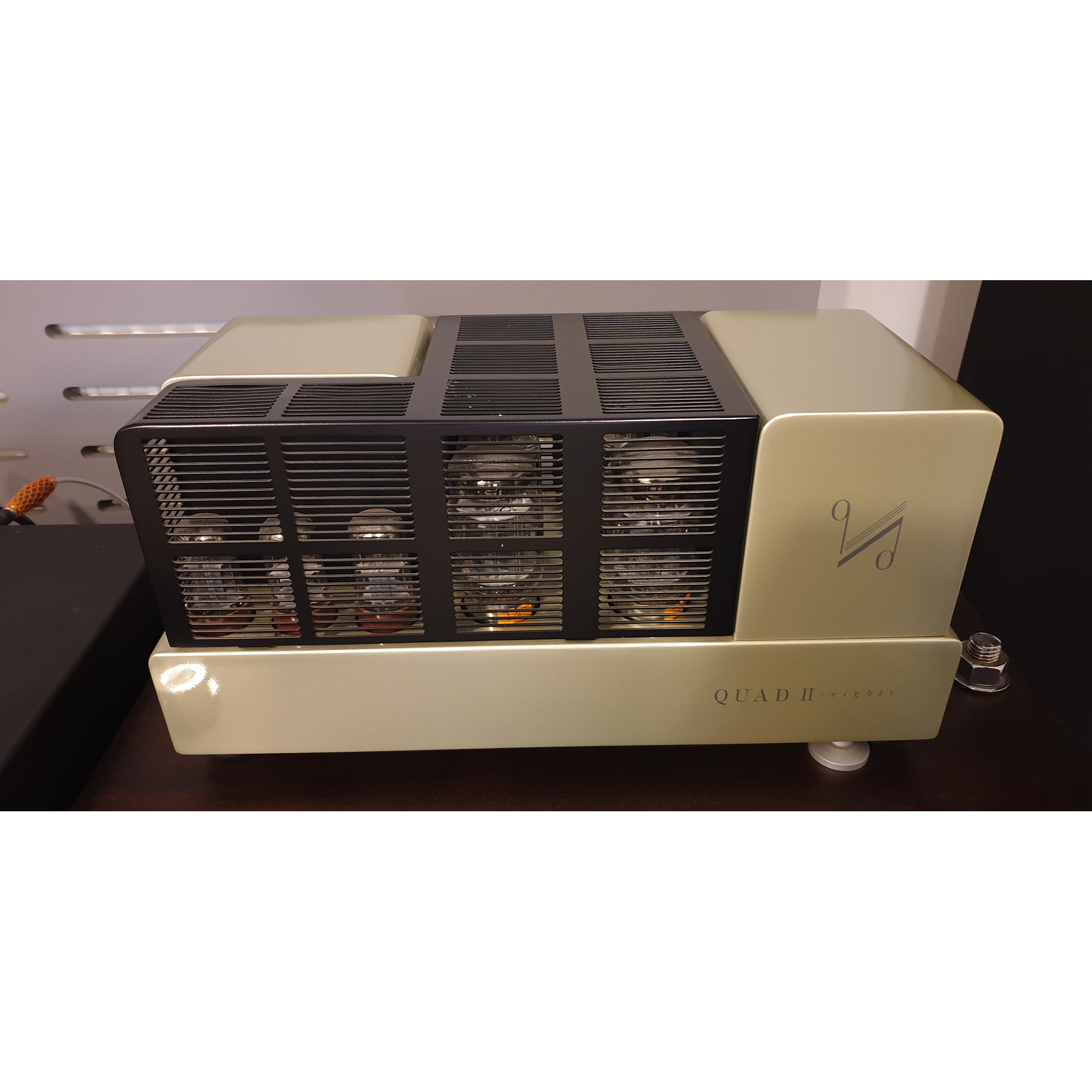

Designed by Tim DeParavicini, the Quad II-Eighty takes inspiration from
the original Quad II amplifier. It is an 80-Watt mono power amplifier
following in the tradition and philosophies of Peter Walker. The output
section consists of 4 KT88 valves running as two pairs in push-pull with
the hallmark Quad topology of partial cathode loading in the output
transformer.
You can watch the II-80 latest video with Cube Audio Bliss C https://vimeo.com/364015994
Input Sensitivity (nominal)1V RMS for full output
Power Output80W RMS
Output Impedance4 Ohms or 8 Ohms, selectable
THD @ 80 Watts2 x EF86
0.5% - 30Hz - 15kHz
1.0% - 20 - 20kHz
Residual Hum and NoiseBetter than -94dB
Frequency Response10Hz - 30kHz (+0dB, -0.5dB)
3Hz - 50kHz (-3dB)
Damping Factor16 @ 1kHz (referred to 8 Ohms)
Power Consumption240VA maximum
Valves2 x 6SL7
1 x 6SN7
4 x KT88
Der Quad II-Eighty wurde von Tim DeParavicini entworfen und lässt sich vom originalen Quad II-Verstärker inspirieren
. Es ist ein 80-Watt-Mono-Leistungsverstärker
der der Tradition und Philosophie von Peter Walker folgt. Der Ausgang
Abschnitt besteht aus 4 KT88-Ventilen, die als zwei Paare im Push-Pull mit
der Quad-Topologie der Teilkathodenbelastung im Ausgang
transformator.
Sie können das neueste Video II-80 mit Cube Audio Bliss C 'a href="https://vimeo.com/364015994">https://vimeo.com/364015994
Input Sensitivity (nominal)1V RMS für volle Ausgabe
Power Output80W RMS
Impedanz4 Ohm oder 8 Ohm, wählbar
THD bei 80 Watt2 x EF86
0,5 % - 30Hz - 15kHz
1,0% - 20 - 20kHz
Resthum und NoiseBesser als -94dB
Frequenzantwort10Hz - 30kHz (+0dB, -0,5dB)
3Hz - 50kHz (-3dB)
Faktor16 bei 1kHz (bezogen auf 8 Ohm)Leistungsverbrauch240VA maximal
Ventile2 x 6SL7
1 x 6SN7
4 x KT88
Tim DeParavicini tarafından tasarlanan Quad II-Eighty, orijinal Quad II amplifikatöründen ilham alır
. Peter Walker'ın gelenek ve felsefelerini takip eden 80 watt'lık bir mono güç amplifikatörüdür
. Çıkış
bölümü, çıkışta kısmi katot yüklemesinin
the'nin özelliği ile iki çift olarak çalışan 4 KT88 valften oluşur
transformatör
Cube Audio Bliss C https://vimeo.com/364015994
Input Sensitivity (nominal)1V RMS for full output
OutputPower80W RMS
Output Empedans4 Ohms veya 8 Ohms, seçilebilir
THD @ 80 Watts2 x EF86
0.5% - 30Hz - 15kHz
1.0% - 20 - 20kHz
Residual Hum ve NoiseBetter than -94dB
Frekans Yanıt10Hz - 30kHz (+0.5dB)
3Hz - 50kHz (-3dB)
Faktör16 @ 1kHz (8 Ohms)
Güç Tüketimi240VA maksimum
Valves2 x 6SL7
1 x 6SN7
4 x KT88
