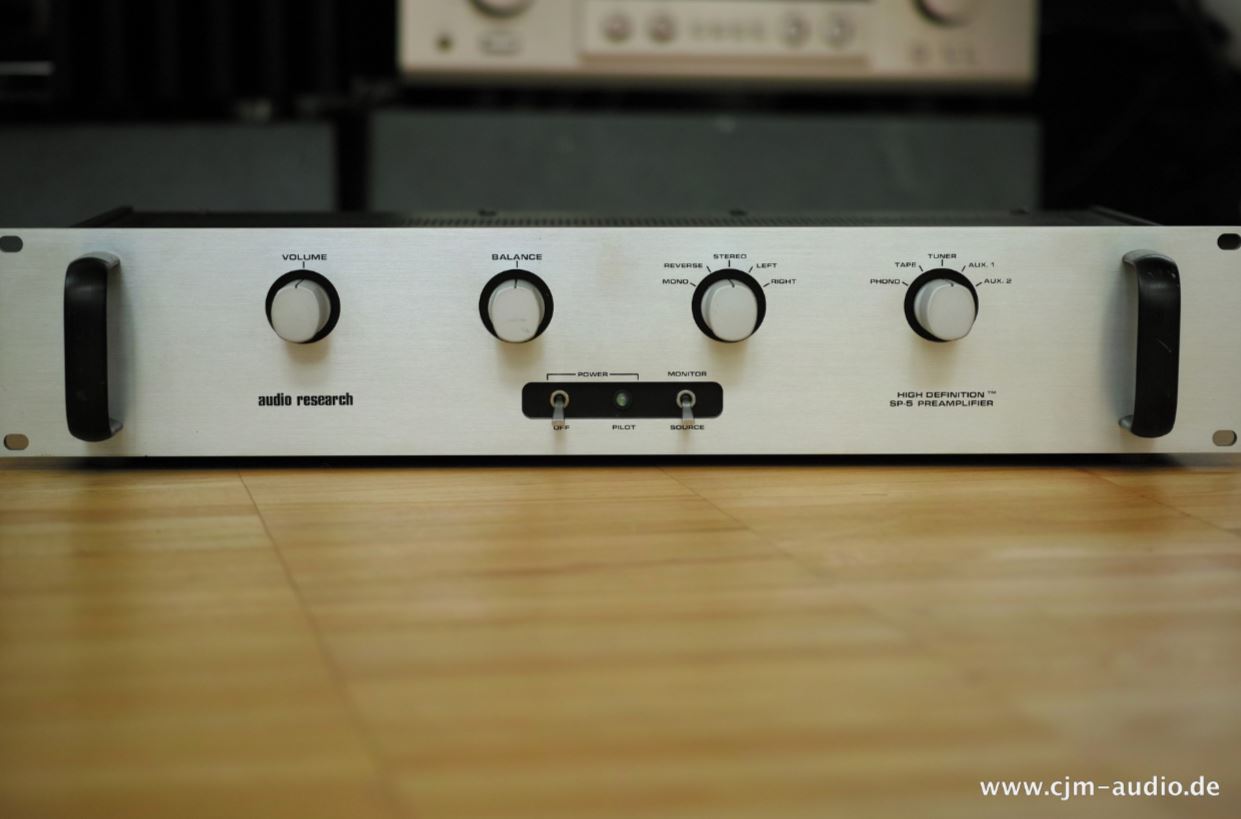

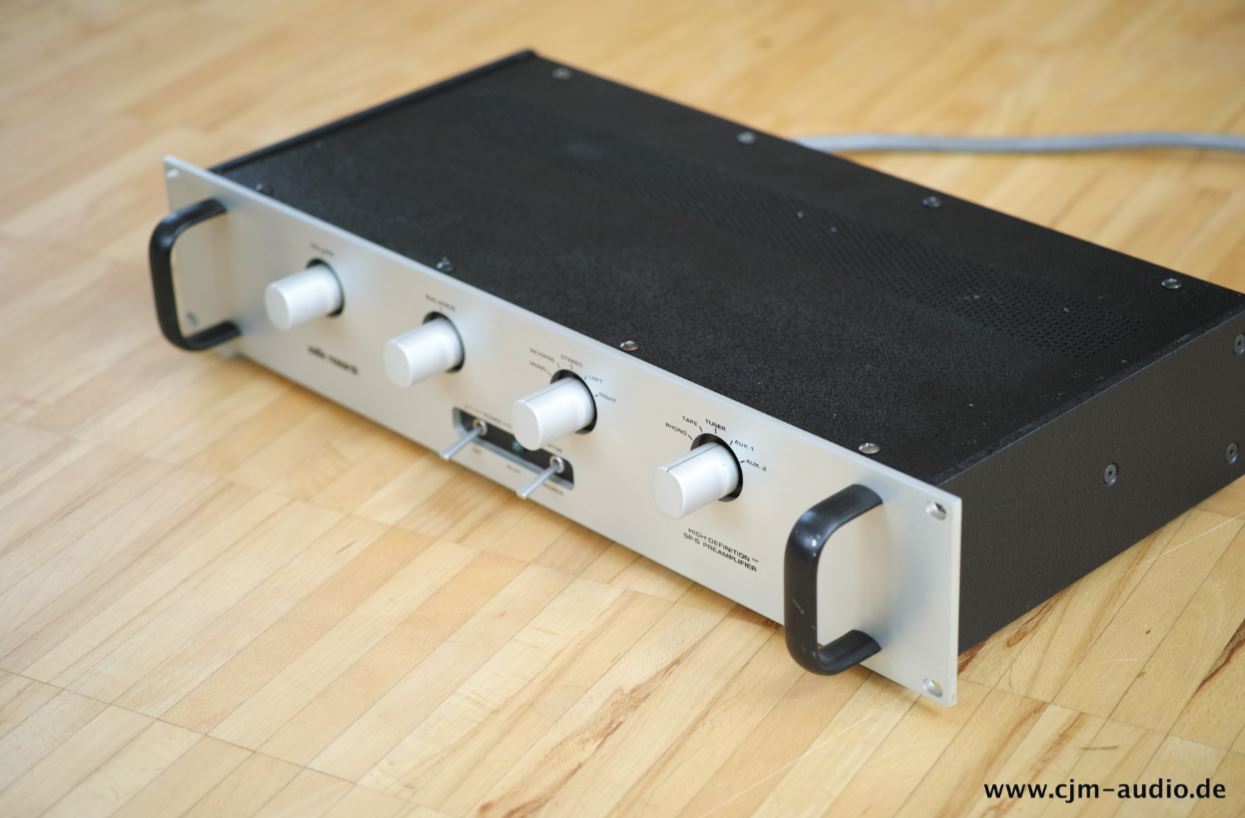

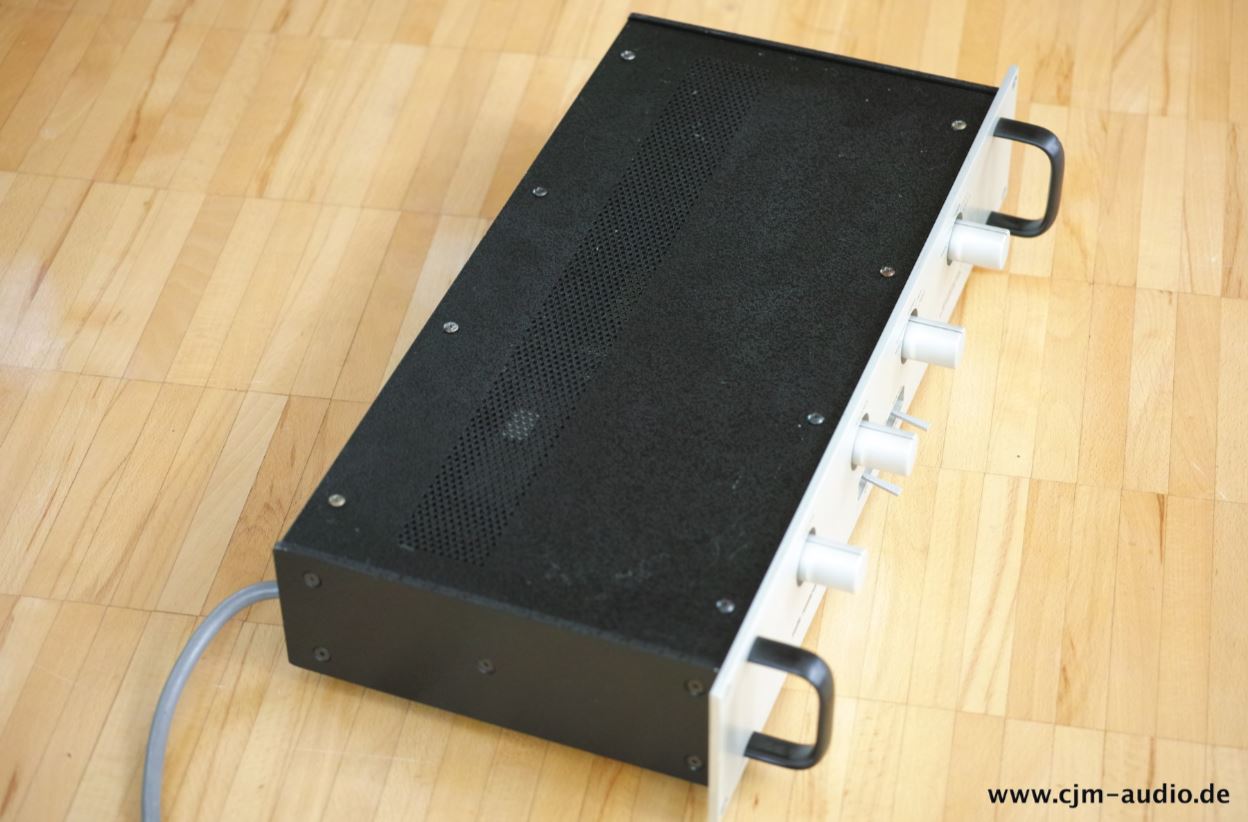

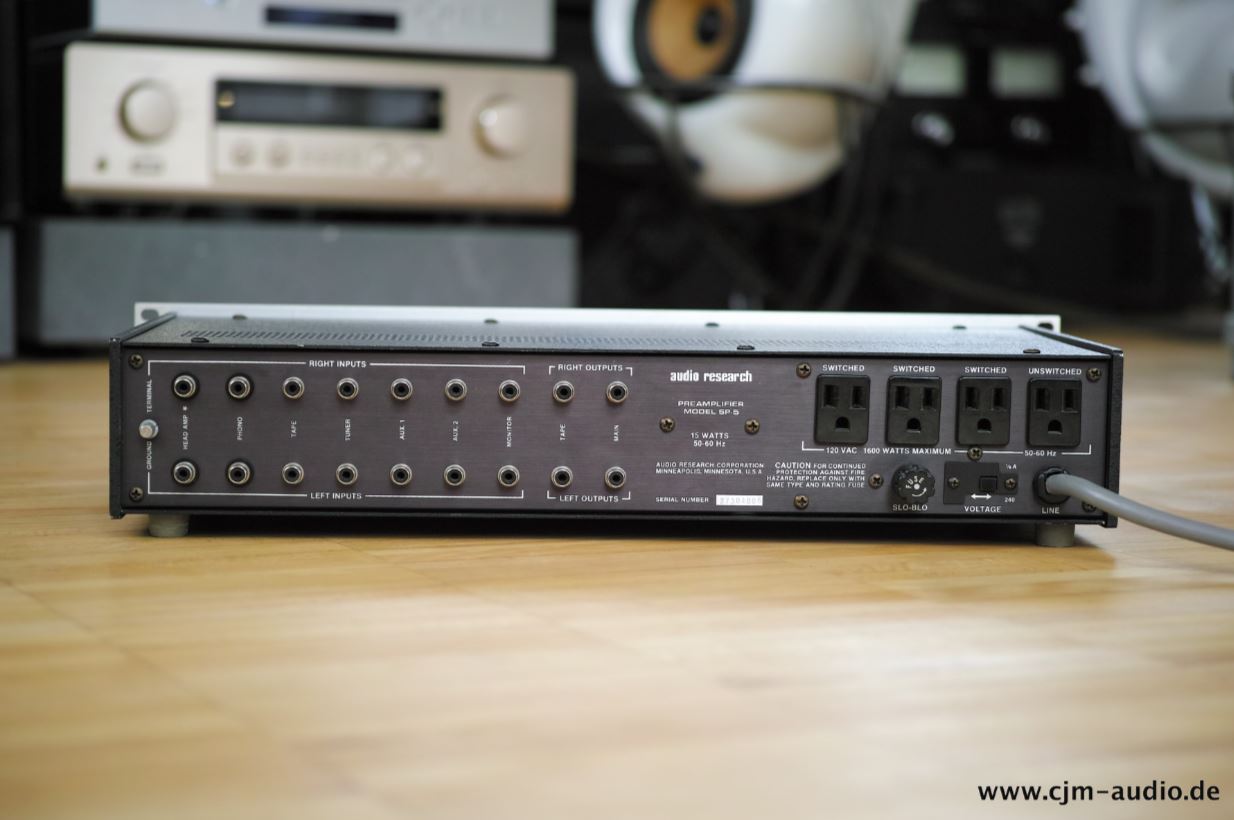

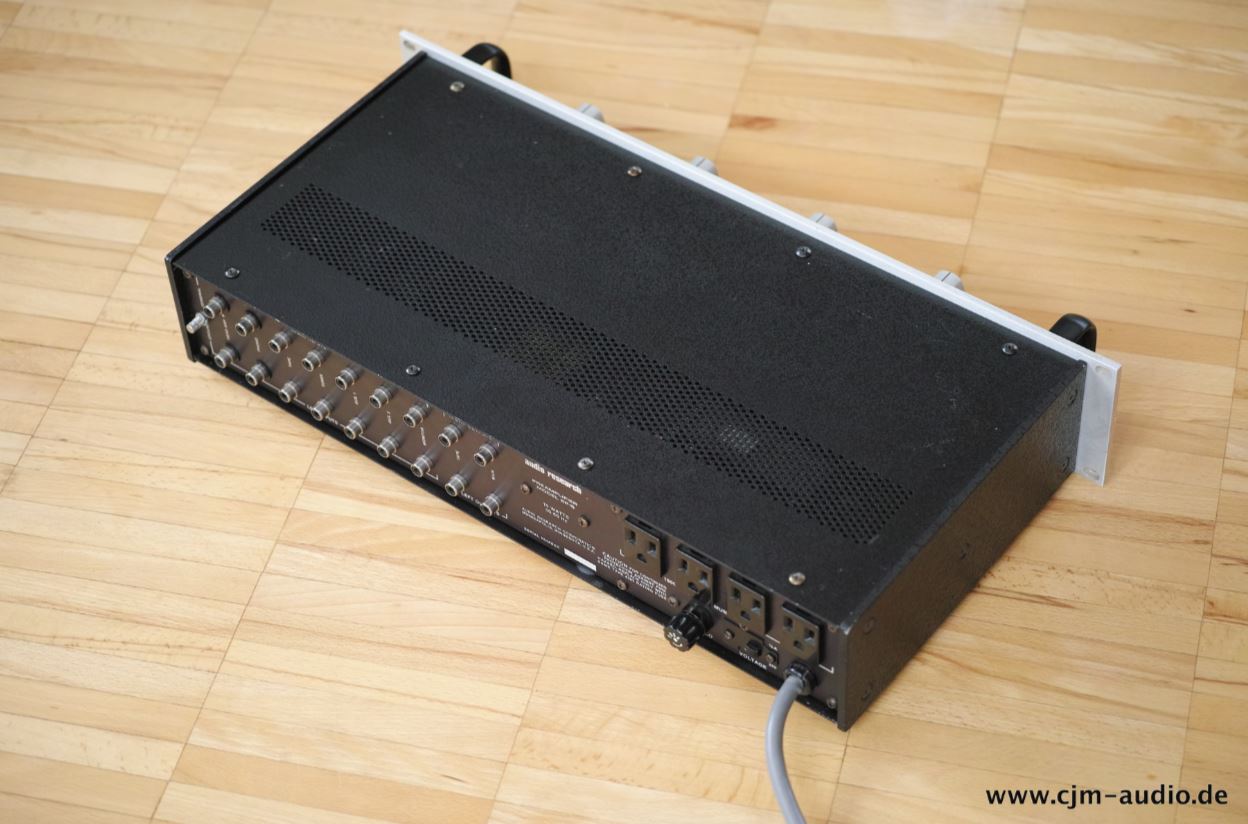

Vintage preamp from Audio Research, built from 1977-1980. After the SP-4, one of the first preamps to work with transistor technology from the traditional American company Audio Research.

Technische Daten:

Frequency response High level sections: ±.25 dB 20 Hz to 20 kHz. -3 dB points, 1 Hz and 100 kHz

Magnetic phono: ±.5 dB of RIAA, 20 Hz to 20 kHz

Optional moving coil pre-preamp (MCP-1) -3 dB points, 1 Hz and 100 kHz

Distortion (THD) Harmonic distortion: Less than 0.005% at 2 V RMS output (IHF load)

Intermodulation distortion: Less than 0.005% at 2 V RMS output (IHF load, SMPTE method)

THD and IMD decreases with decreasing output

Noise & hum High level inputs, more than 90 dB below 2 V RMS output. Magnetic phono input, less than 1 µV equivalent input noise with 1 Kohms input (RIAA weighted). Typically 80 dB below 10 mV input at 1 kHz.

Gain Magnetic phono input to tape output, 36 dB.

Magnetic phono input to main output, 60 dB.

High level inputs to main output, 24 dB.

Input impedance 50 Kohms (nominal, all inputs)

Magnetic phono 50 Kohms 200 pF (capacitance value may be reduced to 50 pF minimum, or increased as necessary).

Output impedance 50 ohms, recommended minimum load for maximum audio quality, 10 Kohms.

Output polarity

Maximum inputs High level inputs, esentially overload proof.

Magnetic phono input, 150 mV RMS @ 1 kHz.

Rated outputs Maximum output 10 V RMS (all outputs, IHF load).

Power supplies

Power requirements 105-120/210-240 VAC, 50/60 Hz, 20 watts

Other

Dimensions 19" (48 cm) W (standard rack mount front panel size) x 3 ½" (8.9 cm) H x 8 ½" (21 cm) D. Handles extend 1 ½" (3.8 cm) forward of panel. Rear chassis fittings extend ¾" (1.9 cm).

Weight 16 lbs. (7.3 kg) Net, 20 lbs. (9.1 kg) Shipping

Vintage Vorverstärker von Audio Research, gebaut von 1977-1980. Nach dem SP-4 einer der ersten mit Transistortechnik arbeitenden Vorverstärker aus der amerikanischen Traditionsschmiede Audio Research.

Technische Daten:

Frequenzgang Höhenbereiche: ±,25 dB 20 Hz bis 20 kHz. -3 dB Punkte, 1 Hz und 100 kHz

Magnetischer Phono: ±0,5 dB RIAA, 20 Hz bis 20 kHz

Optionaler Vorverstärker mit beweglicher Spule (MCP-1) -3 dB-Punkte, 1 Hz und 100 kHz

Verzerrung (THD) Harmonische Verzerrung: Weniger als 0,005 % bei 2 V RMS-Ausgang (IHF-Last)

Intermodulationsverzerrung: Weniger als 0,005 % bei 2 V RMS-Ausgang (IHF-Last, SMPTE-Verfahren)

THD und IMD nehmen mit abnehmender Leistung ab

Rauschen und Brummen Eingänge mit hohem Pegel, mehr als 90 dB unter 2 V RMS-Ausgang. Magnetischer Phono-Eingang, weniger als 1 µV äquivalentes Eingangsrauschen bei 1-kOhm-Eingang (RIAA-gewichtet). Typischerweise 80 dB unter 10 mV Eingang bei 1 kHz.

Verstärkung Magnetischer Phono-Eingang zum Tape-Ausgang, 36 dB.

Magnetischer Phonoeingang zum Hauptausgang, 60 dB.

Hochpegeleingänge zum Hauptausgang, 24 dB.

Eingangsimpedanz 50 kOhm (nominal, alle Eingänge)

Magnetisches Phono 50 kOhm 200 pF (der Kapazitätswert kann auf mindestens 50 pF reduziert oder nach Bedarf erhöht werden).

Ausgangsimpedanz 50 Ohm, empfohlene Mindestlast für maximale Audioqualität, 10 kOhm.

Ausgangspolarität

Maximale Eingänge Hochpegeleingänge, weitgehend überlastfest.

Magnetischer Phonoeingang, 150 mV RMS bei 1 kHz.

Nennausgänge Maximaler Ausgang 10 V RMS (alle Ausgänge, IHF-Last).

Netzteile

Stromversorgung 105-120/210-240 VAC, 50/60 Hz, 20 Watt

Andere

Abmessungen 19 Zoll (48 cm) B (Frontplattengröße für Standard-Rackmontage) x 3 ½ Zoll (8,9 cm) H x 8 ½ Zoll (21 cm) T. Griffe erstrecken sich 1 ½ Zoll (3,8 cm) nach vorn von der Platte. Hintere Fahrgestellbeschläge verlängern sich um ¾" (1,9 cm).

Gewicht 16 Pfund. (7,3 kg) Netto, 20 lbs. (9,1 kg) Versand

Teknik Tarih:

Frekans tepkisi Yüksek seviye bölümler: ±.25 dB 20 Hz - 20 kHz. -3 dB puan, 1 Hz ve 100 kHz

Manyetik fono: ±.5 dB RIAA, 20 Hz - 20 kHz

İsteğe bağlı hareketli bobin pre-preamp (MCP-1) -3 dB puan, 1 Hz ve 100 kHz

Bozulma (THD) Harmonik bozulma: 2 V RMS çıkışında (IHF yükü) %0,005'ten az

Modüller arası bozulma: 2 V RMS çıkışında %0,005'ten az (IHF yükü, SMPTE yöntemi)

Çıktı azaldıkça THD ve IMD azalır

Gürültü ve uğultu Yüksek seviyeli girişler, 2 V RMS çıkışının 90 dB'den fazla altında. Manyetik fono girişi, 1 Kohms girişi (RIAA ağırlıklı) ile 1 µV eşdeğer giriş gürültüsünden daha az. Tipik olarak 1 kHz'de 10 mV girişinin altında 80 dB.

Bant çıkışına Manyetik fono girişi, 36 dB kazanın.

Ana çıkışa manyetik fono girişi, 60 dB.

Ana çıkışa yüksek seviyeli girişler, 24 dB.

Giriş empedansı 50 Kohm (nominal, tüm girişler)

Manyetik fono 50 Kohms 200 pF (kapasitans değeri minimum 50 pF'ye düşürülebilir veya gerekirse artırılabilir).

Çıkış empedansı 50 ohm, maksimum ses kalitesi için önerilen minimum yük, 10 Kohm.

Çıkış polaritesi

Maksimum girişler Yüksek seviyeli girişler, esas olarak aşırı yük korumalı.

Manyetik fono girişi, 150 mV RMS @ 1 kHz.

Nominal çıkışlar Maksimum çıkış 10 V RMS (tüm çıkışlar, IHF yükü).

Güç kaynakları

Güç gereksinimleri 105-120/210-240 VAC, 50/60 Hz, 20 watt

Diğer

Boyutlar 19" (48 cm) G (standart raf montajlı ön panel boyutu) x 3 ½" (8,9 cm) Y x 8 ½" (21 cm) D. Kollar panelin 1 ½" (3,8 cm) ilerisine uzanır. Arka şasi bağlantı parçaları ¾" (1,9 cm) uzar.

Ağırlık 16 lbs. (7,3 kg) Net, 20 lb. (9,1 kg) Nakliye
