Ridthaler Ripol Subwoofer
Ridthaler Ripol Subwoofer
184 views last month, 11 views this month
Posted On
10.08.2023Last Update On
10.08.2023
Description
Original Description is in
German, other language texts are translations and can contain errors.
EnglishDeutschTurkish

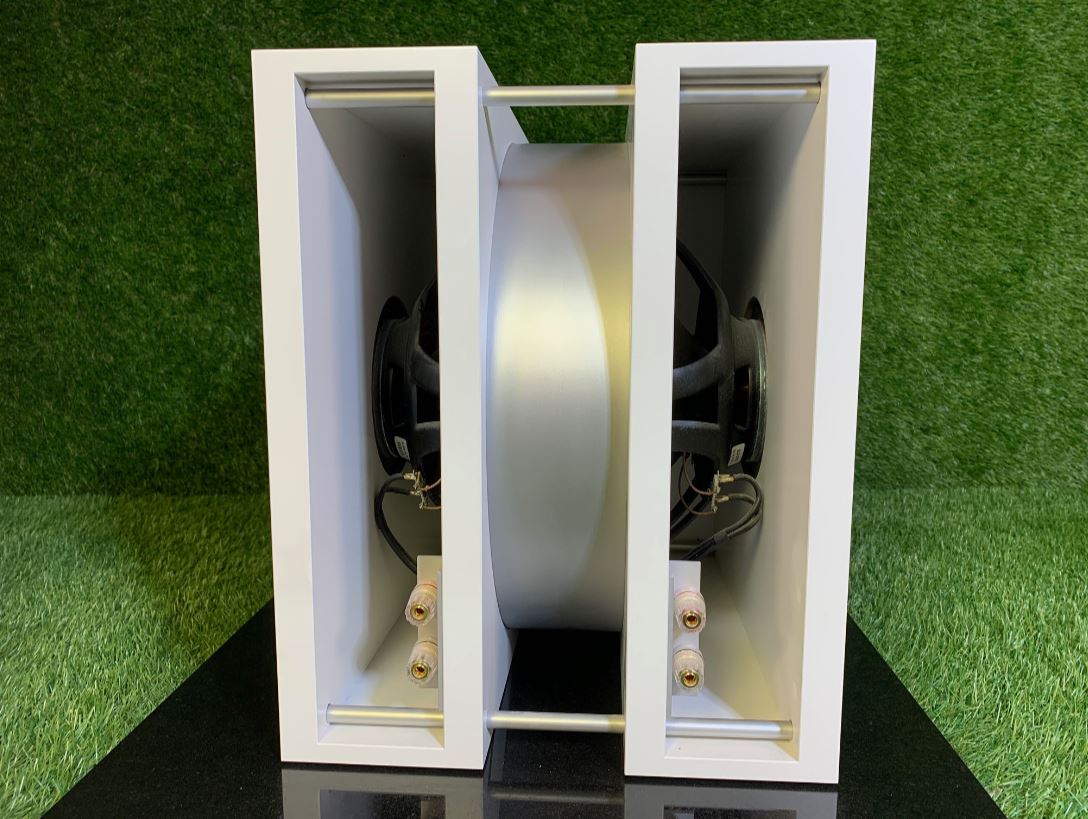

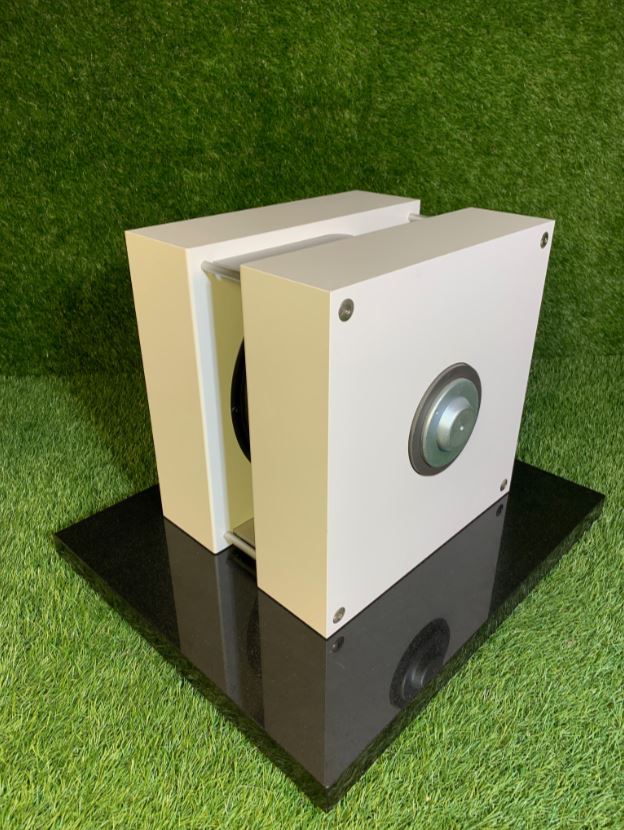

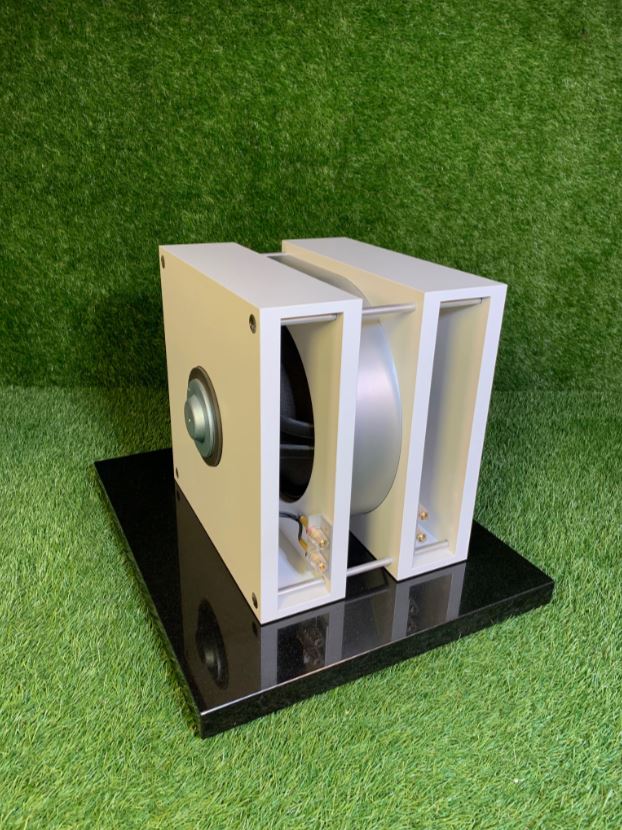

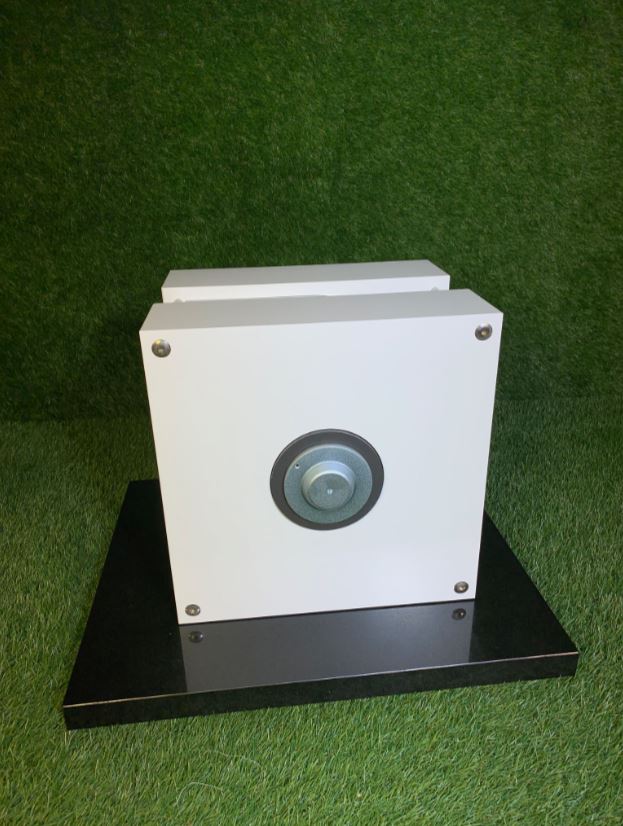

Original Axel Ridthaler Ripol subwoofer. One of the acoustically fastest and most "unobtrusive" subwoofer solutions for music playback.
We have 4 x original Axel Ridthaler Ripol subwoofers in stock.
Further information:
The technology of the RiPole - The RiPol housing- Dispersion pattern
- Calculation of the RiPole
- RiPolchassis - Conclusion
The RiPol housing A very important part, and characteristic of the RiPol bass technology, is the patented housing
. The RiPol enclosure prevents the air from escaping too quickly in front of the diaphragm and thus shapes the dispersion pattern of the bass arrangement. In addition, the radiation resistance is increased. By installing it in the RiPol housing, the natural resonance of the drivers is lowered and the reproduction quality in the low bass behavior is improved. This effect is all the stronger the smaller the housing chambers become. Of course, there are limits downwards, which is why iterative optimization, calculation and simulation is necessary for the correct design of a RiPol housing. The arrangement with two drivers also ideally realizes the pulse compensation that makes sense in this frequency range, and all this in an optimally small housing.
The dispersion pattern of conventional bass systems, such as a subwoofer in a closed enclosure, is spherical. This is also referred to as a monopoly.
A dipole is physically clearly defined and shows the typical radiation in the form of an 8. This directional radiation, which is exactly the same to the rear and front, but with the opposite phase, causes correspondingly symmetrical cancellations in the loudspeaker plane.
Due to its special housing, the RiPol does not have this exactly symmetrical radiation, but because of the sound intensity radiated differently to the rear and to the front - with intention and calculation - an asymmetrical omnidirectional behavior. This results in a more advantageous frequency response. So if the radiation of the RiPol does not correspond to the – in the physical sense – classical form of an 8, the RiPol is not an "ideal dipole", but a completely
independent principle, called RiPol. The RiPol is the special design of an open bass dipole. The omnidirectional diagrams clearly demonstrate the differences to the classical dipole, which thus also justifies a clear name demarcation.
RiPoles emit low frequencies in a directional manner – once forwards and with a different intensity and 180° twisted phase backwards. This property reduces harmful standing waves. These are energy storage effects in space, also known as room modes. These standing waves can create the acoustic impression of sluggish low-frequency energy in the listening room, which does not want to subside. Bass-strong loudspeakers pump the room full with bass energy "frequency-selectively". The result is the aural impression of a lame or sluggish bass. A RiPol generates low-frequency "antimatter", so to speak, which prevents this effect from occurring in the first place. A bass impulse is emitted, and its counter-wave prevents it from "stopping", so to speak, from behind. The signal is therefore not washed out by multiple self-superimpositions. This feature makes the RiPol one of the most musical bass systems.
Another effect: Due to the directional bass radiation, zones are created on the side of the RiPole that are free of low-frequency sound components. These areas are the best place for microphony-prone devices such as record players, tube amplifiers, etc. Standing next to a RiPol, they are not disturbed by low frequencies in their work.
A RiPol (like any other subwoofer) is sensibly actively operated. In addition, for the correct functioning of the RiPol, a compensation circuit is required to adapt the chassis to the housing. Our specially developed active crossover (link!) offers the highest quality solution to ideally connect the low-frequency range, especially from RiPole, with the correspondingly relieved satellites in a pulse-accurate and seamless manner.
Calculation of the RiPole
Many self-builders have already examined and measured existing RiPoles in order to derive rules of thumb for calculating the housings and chassis. However, this is nonsensical and is similar to the attempt to empirically determine the relationship between chassis diameter and cabinet volume in normal loudspeakers. There are no rules of thumb for the calculation, only exact physics and a large pool of experience.
The design of the RiPol chambers is first calculated on the basis of reliable chassis (Thielle & Small) parameters and then optimized.
For example, there is no rule of thumb for a parameter set that defines chassis as "suitable for RiPole". The rules for this are the same as those that underlie every loudspeaker design: filter theory and some laws of acoustics. In addition, however, there are some other characteristics of the woofers that cannot be foreseen.
As described above, the design of the cabinet chambers causes a significant reduction in the resonance frequency of the built-in chassis. Anyone who knows the influence of deep built-in resonance in subwoofers on the reproduction of low tones is immediately aware of this system-related RiPol advantage.
I carry out my calculations and optimizations with an acoustic simulator. This is controlled by a special script input. These scripts are generated by a self-written program, which is by no means trivial. However, this is the only way to be sure that I will achieve an optimal result if the chassis parameters are correct. The requirement is that a subsequent measurement must correspond exactly to the simulation, provided that the parameters are correct. Without this reliable calculation and optimization, the correct function of a RiPol can neither be predicted nor dimensioned. This also applies to any other speaker system.

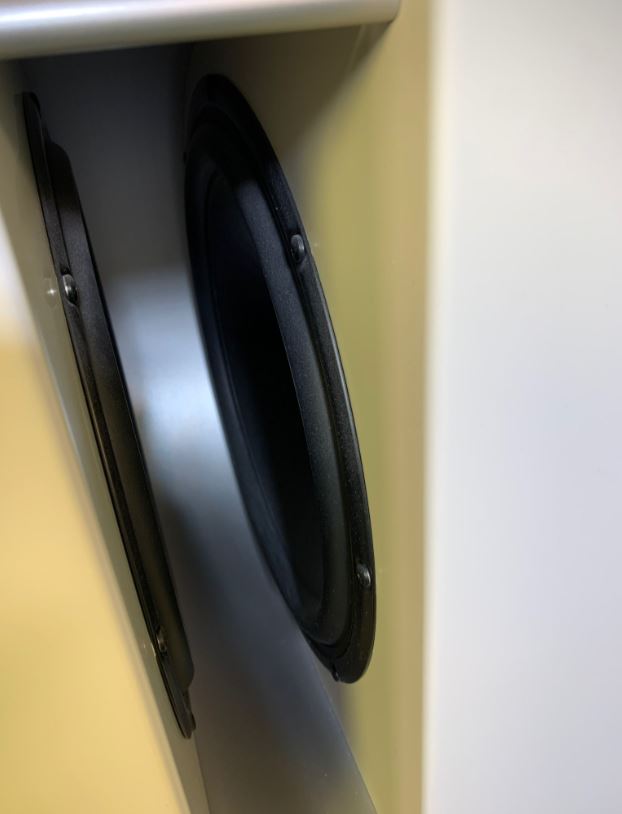

RiPol chassis
RiPole, like other dipole loudspeakers, are so-called "fast transducers" in contrast to conventional loudspeakers, which are called "pressure transducers". These fast transducers must be able to perform a particularly large linear stroke (not to be confused with Xmax!).
Many chassis, which at first glance had decent parameters, turned out to be unsuitable in practice because they produced their own noise. These were often air noises due to insufficient voice coil or magnetic ventilation, or flexing noises from the beading (similar to an empty bicycle tire). Such chassis usually do not have sufficient linear stroke. This leads to overloading of the surround, the spider or the diaphragm (stiff) and inevitably causes dynamic compression, i.e. audible distortions. Such effects are not recognizable beforehand by pure simulation, they must be investigated in practice and, of course, avoided.
However, the information about chassis in data sheets is still more than inadequate. For this purpose, we use a laser measuring device with which we carry out corresponding measurements of the linear diaphragm deflection (similar to Klippel). With our RiPoles, the chassis are selected so that all of them have the same resonance as far as possible and overall low parameter deviations in order to avoid interference and wobble effects of the diaphragms.
Conclusion
A correctly calculated RiPol with selected drivers and coordinated pulse compensation is a sophisticated system in which all parameters must be coordinated. Then it offers a fascinating listening experience. The resonance and overshoot of the low tones is eliminated, the room is not even filled with artificial sound energy, the basses appear clear and stand as if nailed on, and the mid-high range also benefits considerably from this precisely resonating and outlying bass.
Original Axel Ridthaler Ripol Subwoofer. Eine der akustisch schnellsten und "unauffälligsten" Subwoofer Lösungen für die Musikwiedergabe.
Wir haben 4 x Original Axel Ridthaler Ripol Subwoofer auf Lager.
Weiterführende Informationen:
Zur Technik der RiPole - Das RiPol-Gehäuse
- Abstrahlverhalten
- Berechnung der RiPole
- RiPol-Chassis - Fazit
Das RiPol-Gehäuse
Ein ganz wesentlicher Teil, und charakteristisch für die RiPol-Bass-Technik ist das patentierte Gehäuse. Das RiPol-Gehäuse verhindert, dass die Luft vor der Membran zu schnell ausweicht und formt so das Abstrahlverhalten der Bassanordnung. Zudem wird dadurch der Strahlungswiderstand erhöht. Durch den Einbau in das RiPol-Gehäuse wird die Eigenresonanz der Treiber abgesenkt und die Wiedergabegüte im Tiefbassverhalten verbessert. Dieser Effekt gilt umso stärker, je kleiner die Gehäusekammern werden. Nach unten sind natürlich Grenzen gesetzt, weshalb für die korrekte Auslegung eines RiPol-Gehäuses eine iterative Optimierung, Berechnung und Simulation notwendig ist. Die Anordnung mit zwei Treibern realisiert zudem in idealer Weise die in diesem Frequenzbereich sinnvolle Impulskompensation, und das alles in einem optimal kleinen Gehäuse.
Abstrahlverhalten
Das Abstrahlverhalten herkömmlicher Bass-Systeme, beispielsweise eines Subwoofers im geschlossenen Gehäuse, ist kugelförmig. Man spricht dabei auch von einem Monopol.
Ein Dipol ist physikalisch klar definiert und zeigt die typische Abstrahlung in Form einer 8. Diese gerichtete Abstrahlung, die nach hinten und nach vorne exakt gleich, allerdings mit entgegengesetzter Phase erfolgt, verursacht entsprechend symmetrische Auslöschungen in der Lautsprecherebene.
Der RiPol hat aufgrund seines speziellen Gehäuses nicht diese exakt symmetrische Abstrahlung, sondern wegen der nach hinten und nach vorne – mit Absicht und Berechnung - unterschiedlich abgestrahlten Schallintensität ein asymmetrisches Rundstrahlverhalten. Das hat einen vorteilhafteren Frequenzgang zur Folge. Wenn also die Abstrahlung beim RiPol nicht der – im physikalischen Sinne – klassischen Form einer 8 entspricht, handelt es sich beim RiPol eben nicht um einen "idealen Dipol", sondern um ein vollkommen
eigenständiges Prinzip, genannt RiPol. Der RiPol ist die Sonderbauform eines offenen Bassdipols. Die Rundstrahl-Diagramme belegen deutlich die Unterschiede zum klassischen Dipol, was somit auch eine klare Namensabgrenzung rechtfertigt.
RiPole strahlen tiefe Frequenzen gerichtet ab – einmal nach vorne und mit anderer Intensität und 180° verdrehter Phase nach hinten. Diese Eigenschaft reduziert schädliche stehende Wellen. Das sind Energiespeicherungseffekte im Raum, auch Raummoden genannt. Diese stehenden Wellen können im Hörraum den akustischen Eindruck von träger, nicht abklingen wollender Tieftonenergie erzeugen. Bassstarke Lautsprecher pumpen den Raum mit Bassenergie "frequenzselektiv" voll. Es entsteht der gehörmäßige Eindruck eines lahmen oder trägen Basses. Ein RiPol erzeugt gewissermaßen tieffrequente "Antimaterie", welche diesen Effekt gar nicht erst entstehen lässt. Ein Bassimpuls wird abgesetzt, durch seine Gegenwelle wird quasi von hinten das "Stehenbleiben" verhindert. Das Signal wird also nicht durch vielfache Eigenüberlagerungen verwaschen. Diese Eigenschaft macht den RiPol zu einem der musikalischsten Bass-Systeme.
Ein weiterer Effekt: Aufgrund der gerichteten Bassabstrahlung entstehen seitlich der RiPole Zonen, die frei von tieffrequenten Schallanteilen sind. Diese Bereiche sind der beste Platz für mikrofonieanfällige Geräte wie Schallplattenspieler, Röhrenverstärker usw. Neben einem RiPol stehend werden sie nicht von tiefen Frequenzen bei ihrer Arbeit gestört.
Ein RiPol wird (wie jeder andere Subwoofer) sinnvollerweise aktiv betrieben. Zudem ist für eine korrekte Funktion des RiPols eine Kompensationsschaltung zur Anpassung der Chassis an das Gehäuse erforderlich. Unsere eigens dafür entwickelte Aktivweiche (Link!) bietet die hochwertigste Lösung, den Tieftonbereich speziell von RiPolen in idealer Weise mit den entsprechend entlasteten Satelliten impulstreu und bruchlos zu verbinden.
Berechnung der RiPole
Viele Selbstbauer haben schon vorhandene RiPole untersucht und vermessen, um daraus Faustformeln zur Berechnung der Gehäuse und Chassis abzuleiten. Das ist jedoch unsinnig und ähnelt dem Versuch, bei normalen Lautsprechern den Zusammenhang zwischen Chassis- Durchmesser und Gehäusevolumen empirisch zu ermitteln. Es gibt keine Faustformeln für die Berechnung, sondern nur exakte Physik und einen großen Fundus an Erfahrung.
Die Ausgestaltung der RiPol-Kammern wird zunächst aufgrund zuverlässiger Chassis- (Thielle&Small) Parameter berechnet und dann optimiert.
So gibt es auch keine Faustformel für einen Parametersatz, der Chassis als "für RiPole geignet" definiert. Die dafür gültigen Regeln sind die gleichen, die jeder Lautsprecherkonstruktion zu Grunde liegen: Filtertheorie und einige Gesetze der Akustik. Darüber hinaus sind aber noch einige weitere Eigenschaften der Tieftöner zu beachten, die sich nicht vorhersehen lassen.
Die Ausgestaltung der Gehäuse-Kammern verursacht, wie oben beschrieben, eine deutliche Absenkung der Resonanzfrequenz der eingebauten Chassis. Jeder, der den Einfluss einer tiefen Einbauresonanz bei Subwoofern auf die Wiedergabe tiefer Töne kennt, ist dieser systembedingte RiPol-Vorteil sofort klar.
Ich führe meine Berechnungen und Optimierungen mit einem Akustik-Simulator durch. Dieser wird über eine spezielle Script-Eingabe gesteuert. Diese Scripte werden durch ein selbst geschriebenes Programm erzeugt, was keineswegs trivial ist. Nur das gibt jedoch Sicherheit, dass ich zu einem optimalen Ergebnis komme, wenn die Chassis-Parameter stimmen. Der Anspruch ist, dass eine nachtägliche Messung exakt der Simulation entsprechen muss, sofern die Parameter korrekt sind. Ohne diese zuverlässige Berechnung und Optimierung lässt sich die korrekte Funktion eines RiPols weder vorhersagen noch dimensionieren. Das gilt auch für jedes andere Lautsprechersystem.
RiPol-Chassis
RiPole sind wie andere Dipol-Lautsprecher sogenannte "Schnellewandler" im Gegensatz zu konventionellen Lautsprechern, die man als "Druckwandler" bezeichnet. Diese Schnellewandler müssen in der Lage sein, einen besonders großen linearen Hub (nicht zu verwechseln mit Xmax!) auszuführen.
Viele Chassis, die auf den ersten Blick ordentliche Parameter aufzuweisen hatten, erwiesen sich in der Praxis als ungeeignet, weil sie Eigengeräusche erzeugten. Dabei handelte es sich oftmals um Luftgeräusche aufgrund unzureichender Schwingspulen- oder Magnetbelüftung, oder auch um Walkgeräusche der Sicke (ähnlich einem leeren Fahrradreifen) handeln. Solche Chassis verfügen meist nicht über ausreichend linearen Hub. Das führt zur Überlastung der Sicke, der Spinne oder der Membran(steife) und verursacht unweigerlich eine Dynamikkompression, also hörbare Verzerrungen. Solche Effekte sind durch reine Simulation vorher nicht erkennbar, sie müssen in der Praxis untersucht und natürlich vermieden werden.
Jedoch sind die Angaben über Chassis in Datenblättern nach wie vor mehr als unzureichend. Wir setzen dazu ein Laser-Messgerät ein, mit dem wir entsprechende Messungen der linearen Membranauslenkung (ähnlich Klippel) durchführen. Bei unseren RiPolen werden die Chassis selektiert, sodass alle möglichst die gleiche Resonanz und insgesamt geringe Parameter- Abweichungen haben, um Interferenzen und Taumeleffekte der Membranen zu vermeiden.
Fazit
Ein korrekt berechneter RiPol mit selektierten Treibern und darauf abgestimmter Impulskompensation ist ein ausgeklügeltes System, in dem alle Parameter aufeinander abgestimmt sein müssen. Dann bietet er ein faszinierendes Hörerlebnis. Das Nach- und Überschwingen der tiefen Töne entfällt, der Raum wird gar nicht erst mit künstlicher Schallenergie gefüllt, die Bässe wirken klar und stehen wie angenagelt, auch der Mittel- Hochtonbereich profitiert von diesem exakt ein- und ausschwingenden Bass in erheblichem Maß.
Orijinal Axel Ridthaler Ripol subwoofer. Müzik çalma için akustik olarak en hızlı ve en "göze çarpmayan" subwoofer çözümlerinden biri.
Stoklarımızda 4 x orijinal Axel Ridthaler Ripol subwoofer var.
Daha fazla bilgi için:
RiPole
teknolojisi - RiPol gövdesi - Dağılım deseni
- RiPole hesaplanması
- RiPol şasisi - Sonuç RiPol muhafazası
RiPol bas teknolojisinin çok önemli bir parçası ve karakteristiği, patentli gövdedir.
RiPol muhafazası, havanın diyaframın önünde çok hızlı bir şekilde kaçmasını önler ve böylece bas düzenlemesinin dağılım modelini şekillendirir. Ek olarak, radyasyon direnci artar. RiPol muhafazasına monte edilerek, sürücülerin doğal rezonansı düşürülür ve düşük bas davranışındaki üreme kalitesi iyileştirilir. Bu etki, muhafaza odaları ne kadar küçülürse o kadar güçlüdür. Tabii ki, aşağı doğru sınırlar vardır, bu nedenle bir RiPol muhafazasının doğru tasarımı için yinelemeli optimizasyon, hesaplama ve simülasyon gereklidir. İki sürücülü düzenleme, bu frekans aralığında anlamlı olan darbe telafisini ve tüm bunları optimum derecede küçük bir gövdede ideal olarak gerçekleştirir.
Kapalı bir muhafazadaki subwoofer gibi geleneksel bas sistemlerinin dağılım şekli küreseldir. Buna tekel de denir.
Bir dipol fiziksel olarak açıkça tanımlanır ve tipik radyasyonu 8 şeklinde gösterir. Arka ve ön kısımda tamamen aynı olan, ancak zıt fazda olan bu yönlü radyasyon, hoparlör düzleminde buna bağlı olarak simetrik iptallere neden olur.
Özel muhafazası nedeniyle, RiPol bu tam olarak simetrik radyasyona sahip değildir, ancak arkaya ve öne farklı şekilde yayılan ses yoğunluğu nedeniyle - niyet ve hesaplama ile - asimetrik çok yönlü bir davranış. Bu, daha avantajlı bir frekans tepkisi ile sonuçlanır. Dolayısıyla, RiPol'un radyasyonu fiziksel anlamda bir 8'in klasik formuna karşılık gelmiyorsa, RiPol "ideal bir dipol" değil, RiPol
adı verilen tamamen bağımsız bir ilkedir. RiPol, açık bas dipolünün özel tasarımıdır. Çok yönlü diyagramlar, klasik dipolün farklılıklarını açıkça göstermektedir, bu nedenle de açık bir isim sınırını haklı çıkarmaktadır.
Ripole'ler düşük frekansları yönlü bir şekilde yayar - bir kez ileri ve farklı bir yoğunlukta ve geriye doğru 180 ° bükülmüş fazda. Bu özellik zararlı durağan dalgaları azaltır. Bunlar, oda modları olarak da bilinen uzayda enerji depolama etkileridir. Bu durağan dalgalar, dinleme odasında, azalmak istemeyen yavaş düşük frekanslı enerjinin akustik izlenimini yaratabilir. Bas güçlü hoparlörler, odayı bas enerjisiyle dolu "frekans seçici" olarak pompalar. Sonuç, topal veya halsiz bir basın işitsel izlenimidir. Bir RiPol, tabiri caizse, bu etkinin ilk etapta oluşmasını önleyen düşük frekanslı "antimadde" üretir. Bir bas dürtüsü yayılır ve karşı dalgası, tabiri caizse, arkadan "durmasını" önler. Bu nedenle sinyal, birden fazla kendiliğinden-üst üste binmeyle yıkanmaz. Bu özellik RiPol'u en müzikal bas sistemlerinden biri yapar.
Başka bir etki: Yönlü bas radyasyonu nedeniyle, RiPole'un yan tarafında düşük frekanslı ses bileşenlerinden arındırılmış bölgeler oluşturulur. Bu alanlar, kayıt oynatıcılar, tüp amplifikatörler gibi mikrofoniye eğilimli cihazlar için en iyi yerdir. Bir RiPol'un yanında dururken, çalışmalarında düşük frekanslardan rahatsız olmazlar.
Bir RiPol (diğer herhangi bir subwoofer gibi) makul bir şekilde aktif olarak çalıştırılır. Ek olarak, RiPol'un doğru çalışması için, şasiyi mahfazaya uyarlamak için bir kompanzasyon devresi gereklidir. Özel olarak geliştirilmiş aktif crossover (link!) özelliğimiz, özellikle RiPole'den gelen düşük frekans aralığını, buna karşılık gelen hafifletilmiş uydulara darbe doğruluğunda ve kesintisiz bir şekilde ideal bir şekilde bağlamak için en yüksek kalitede çözüm sunar.
RiPole'un Hesaplanması
Birçok kendi kendini inşa eden, muhafazaları ve şasiyi hesaplamak için temel kuralları türetmek için mevcut RiPoles'i zaten incelemiş ve ölçmüştür. Bununla birlikte, bu saçmalıktır ve normal hoparlörlerde şasi çapı ile kabin hacmi arasındaki ilişkiyi ampirik olarak belirleme girişimine benzer. Hesaplama için temel kurallar yoktur, sadece kesin fizik ve geniş bir deneyim havuzu vardır.
RiPol odalarının tasarımı ilk önce güvenilir şasi (Thielle &; Small) parametreleri temelinde hesaplanır ve daha sonra optimize edilir.
Örneğin, kasayı "RiPole için uygun" olarak tanımlayan bir parametre kümesi için genel bir kural yoktur. Bunun için kurallar, her hoparlör tasarımının altında yatan kurallarla aynıdır: filtre teorisi ve bazı akustik yasaları. Bununla birlikte, ek olarak, woofer'ların öngörülemeyen başka özellikleri de vardır.
Yukarıda açıklandığı gibi, kabin odalarının tasarımı, dahili şasinin rezonans frekansında önemli bir azalmaya neden olur. Subwoofer'lardaki derin dahili rezonansın düşük tonların çoğaltılması üzerindeki etkisini bilen herkes, sistemle ilgili bu RiPol avantajının hemen farkındadır.
Hesaplamalarımı ve optimizasyonlarımı akustik simülatör ile yapıyorum. Bu, özel bir komut dosyası girişi tarafından kontrol edilir. Bu komut dosyaları, hiçbir şekilde önemsiz olmayan, kendi kendine yazılmış bir program tarafından oluşturulur. Ancak, şasi parametreleri doğruysa en iyi sonucu elde edeceğimden emin olmanın tek yolu budur. Gereklilik, parametrelerin doğru olması koşuluyla, sonraki bir ölçümün simülasyona tam olarak karşılık gelmesi gerektiğidir. Bu güvenilir hesaplama ve optimizasyon olmadan, bir RiPol'ün doğru işlevi ne tahmin edilebilir ne de boyutlandırılabilir. Bu, diğer hoparlör sistemleri için de geçerlidir.
RiPol şasi
RiPole, diğer dipol hoparlörler gibi, "basınç dönüştürücüler" olarak adlandırılan geleneksel hoparlörlerin aksine "hızlı dönüştürücüler" olarak adlandırılır. Bu hızlı transdüserler özellikle büyük bir doğrusal strok gerçekleştirebilmelidir (Xmax ile karıştırılmamalıdır!).
İlk bakışta iyi parametrelere sahip olan birçok şasi, pratikte uygun olmadığı ortaya çıktı çünkü kendi gürültülerini ürettiler. Bunlar genellikle yetersiz ses bobini veya manyetik havalandırma nedeniyle hava sesleriydi veya boncuklanmadan kaynaklanan esneme sesleriydi (boş bir bisiklet lastiğine benzer). Bu tür şasiler genellikle yeterli doğrusal stroka sahip değildir. Bu, çevrenin, örümceğin veya diyaframın (sert) aşırı yüklenmesine yol açar ve kaçınılmaz olarak dinamik sıkıştırmaya, yani duyulabilir bozulmalara neden olur. Bu tür etkiler saf simülasyonla önceden tanınamaz, pratikte araştırılmalı ve elbette kaçınılmalıdır.
Bununla birlikte, veri sayfalarındaki şasi hakkındaki bilgiler hala yetersizdir. Bu amaçla, doğrusal diyafram sapmasının (Klippel'e benzer) karşılık gelen ölçümlerini gerçekleştirdiğimiz bir lazer ölçüm cihazı kullanıyoruz. RiPoles'lerimizde, diyaframların parazit ve yalpalama etkilerini önlemek için şasi, hepsinin mümkün olduğunca aynı rezonansa ve genel olarak düşük parametre sapmalarına sahip olacak şekilde seçilir.
Sonuç
Seçilen sürücüler ve koordineli nabız kompanzasyonu ile doğru hesaplanmış bir RiPol, tüm parametrelerin koordine edilmesi gereken sofistike bir sistemdir. Sonra büyüleyici bir dinleme deneyimi sunuyor. Düşük tonların rezonansı ve aşımı ortadan kaldırılır, oda yapay ses enerjisiyle bile doldurulmaz, baslar net görünür ve çivilenmiş gibi durur ve orta-yüksek aralık da bu hassas rezonanslı ve dışa dönük bastan önemli ölçüde yararlanır.
